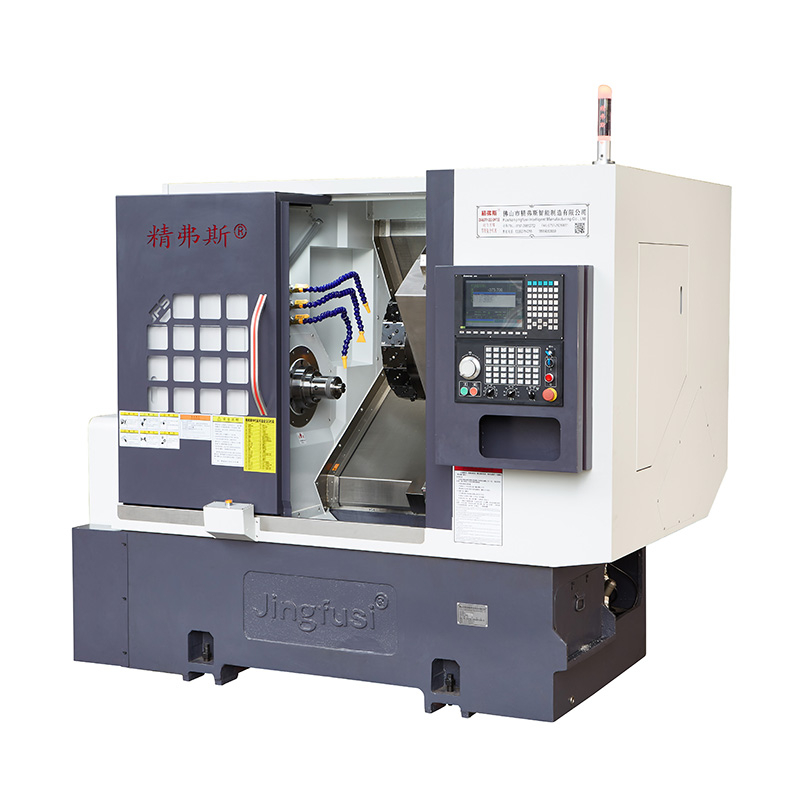

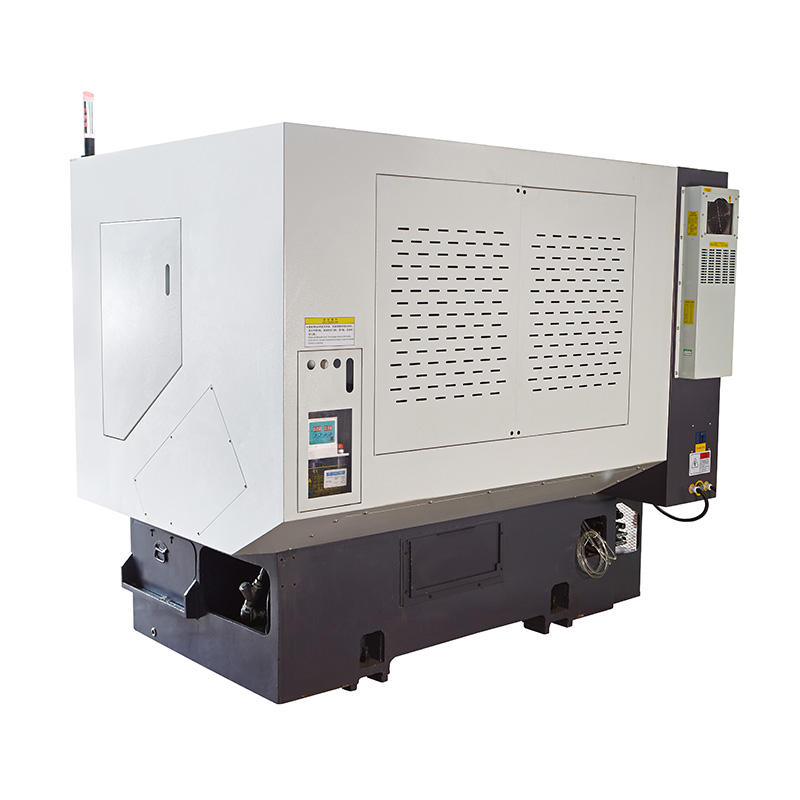

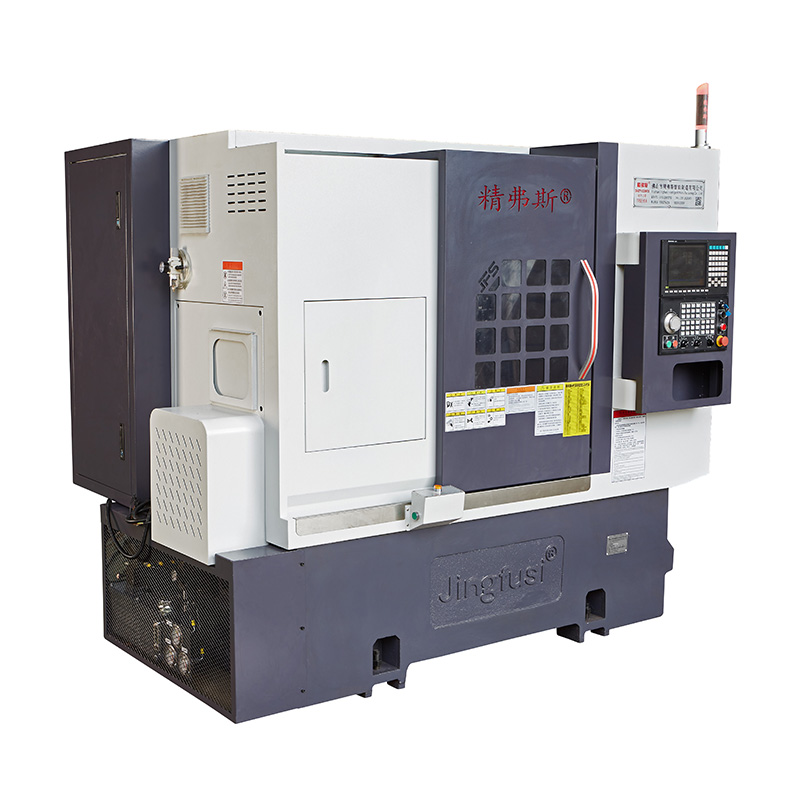

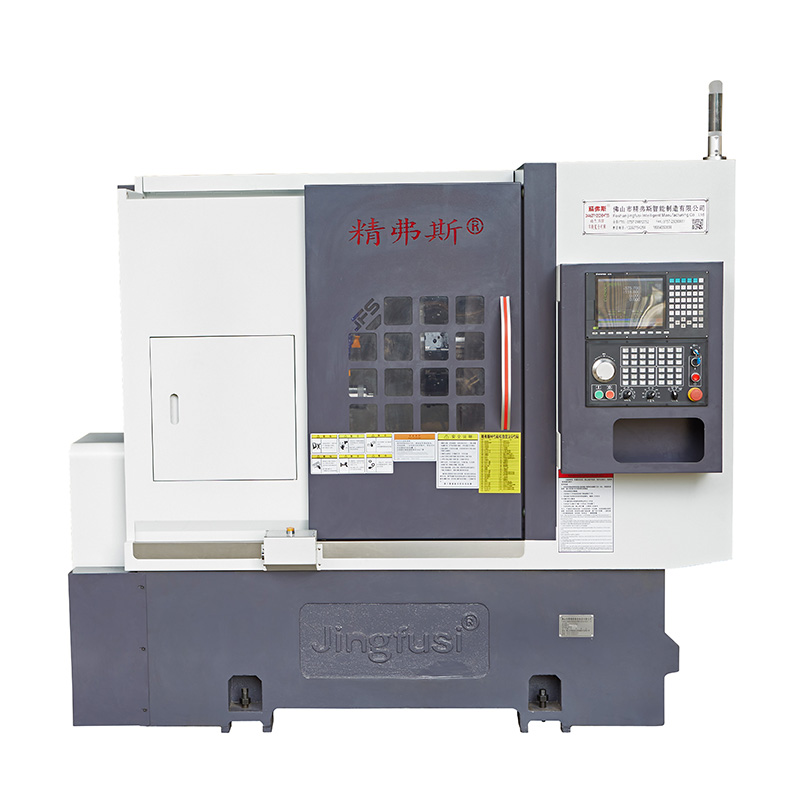

बुर्ज टर्निंग आणि मिलिंग एकत्रित मशीन्स

व्यावसायिक उच्च दर्जाचे टर्रेट टर्निंग आणि मिलिंग कंबाइंड मशीन्स निर्माता म्हणून, तुम्ही आमच्या कारखान्यातून टर्रेट टर्निंग आणि मिलिंग एकत्रित मशीन्स खरेदी करण्यासाठी निश्चिंत राहू शकता आणि आम्ही तुम्हाला विक्रीनंतरची सर्वोत्तम सेवा आणि वेळेवर वितरण देऊ.

मॉडेल:CK76T-600

चौकशी पाठवा

उत्पादन वर्णन

नवीनतम विक्री, कमी किंमत आणि उच्च-गुणवत्तेच्या टर्रेट टर्निंग आणि मिलिंग एकत्रित मशीन्स खरेदी करण्यासाठी आमच्या कारखान्यात येण्यासाठी तुमचे स्वागत आहे. आम्ही तुमच्या सहकार्यासाठी उत्सुक आहोत.

उत्पादन तपशील

पॅरामीटर सूची

प्रकल्प	सामग्री	युनिट	CK52T-600	CK76T-600	CK46T-600
प्रक्रियेची व्याप्ती	स्पिंडलचा जास्तीत जास्त रोटेशन व्यास	मिमी	Ø ८००
	ब्लॉक प्रकार	मिमी	Ø १८० ~४००
	वळणाची कमाल लांबी	मिमी	560
	जास्तीत जास्त बार व्यास	मिमी	Ø ५१ ~ ५५	Ø ७२	Ø ४५
मुख्य अक्ष	स्पिंडल हेड प्रकार		A2-6	A2-8	A2-5
	स्पिंडल थ्रू-होल व्यास	मिमी	Ø ६६	Ø ८६	Ø ५६
	जास्तीत जास्त स्पिंडल गती	आरपीएम	4200	3200	6000
	स्पिंडल सेट गती	आरपीएम	१ ~ ३५००	१ ~२५००	१ ~ ४५००
अन्न देणे	X/Z अक्षाचा कमाल प्रवास	मिमी	230/600
	Z-axis प्रभावी स्ट्रोक	मिमी	570
	X/Z अक्षाची कमाल जलद हालचाल	मी/मिनिट	24
	वेगवान हालचालीसाठी X/Z अक्ष सेटिंग	मी/मिनिट	१६/१८
	X/Z अक्ष रोलर स्क्रू तपशील	मिमी	40
	X/Z अक्ष गेज तपशील	मिमी	35/45
बारा स्थान सर्वो बुर्ज	बारा स्थान सर्वो बुर्ज केंद्र उंची		100
	चाकू टॉवर विरुद्ध काठ (बाह्य व्यास)	मिमी	385
	बुर्जची मध्यभागी उंची	मिमी	100
	बुर्ज ब्लेडची संख्या	निराकरण	12
	समीप साधन प्रक्रियेचा हस्तक्षेप व्यास	मिमी	Ø180
	निश्चित साधन धारक आकार	मिमी	25X25
	चाकू धारक हँडल व्यास	मिमी	Ø25
विद्युत यंत्रे	मुख्य मोटर पॉवर/टॉर्क	KW/Nm	11KW/रेट केलेले 72Nm	15KW/रेट केलेले 98Nm	7.5 KW/रेट केलेले 47Nm
	X/Z-axis मोटर पॉवर/टॉर्क	KW/Nm	यास्कावा 1.8KW/11.5Nm पर्यायी नवीन जनरेशन 2.4 KW/रेट केलेले 11.5Nm
	बुर्ज टूल बदलणारी मोटरची पॉवर/टॉर्क	KW/Nm	नवीन पिढी 1.0 KW/3.1NM
	कूलिंग सिस्टम मोटर पॉवर	किलोवॅट	0.3
	उच्च दाब शीतकरण प्रणाली मोटर शक्ती	किलोवॅट	3
टेलस्टॉक	टेलस्टॉक स्ट्रोक	मिमी	420
	टेलस्टॉक इजेक्टर पिनचा कमाल स्ट्रोक	मिमी	100
	टेलस्टॉक इजेक्टर पिन ड्राइव्ह फॉर्म		हायड्रॉलिक, मजबूत कडकपणा
	टेलस्टॉक शीर्ष सुई शंकू भोक बारीक मेणबत्ती	एमके	Mohs 5 #, अचूक मशीनिंग दरम्यान स्विंग किंवा वार्प होत नाही.
	टीप आणि चक दरम्यान कमाल अंतर	मिमी	690
इतर	पलंगाचा कल	°	30° किंवा 15°
	मशीन टूल लांबी X रुंदी X उंची	मिमी	2500X1600X1700
	संपूर्ण मशीनचे एकूण वजन	केजी	संपूर्ण मशीनचे एकूण वजन 4500KG आहे, पर्यायी एकूण वजन 3500KG, उणे 10000 युआन
	एकूण शक्ती	kw	20
	सरासरी वीज वापर	kw/h	3

मशीन टूल अचूकता

मशीन अचूकता, जिंगफस फॅक्टर मानक:
मुख्य चाचणी आयटम	योजनाबद्ध आकृती	शोध पद्धत	कारखाना मानक


स्पिंडल रेडियल बीट		बाह्य शंकूचे रनआउट शोधा	0.0025


एक्स-अक्ष पुनरावृत्ती स्थिती		एक्स-अक्षाची पुनरावृत्ती स्थिती शोधा. टीप: प्रथम कोल्ड इंजिन आणि हॉट इंजिनमधील त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा.	0.0025


Z-अक्ष पुनरावृत्ती स्थिती		Z अक्षावर पुनरावृत्तीची स्थिती शोधा. टीप: प्रथम कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा.	0.0025


जर ग्राहकाला X/Z/Y अक्षाच्या ISO किंवा VD1 अचूकतेची चाचणी घ्यायची असेल, तर ते करार लिहिण्याच्या वेळी निश्चित केले जाईल. जिंगफुसी फॅक्टरीच्या प्रारंभिक स्वीकृतीच्या वेळीच ग्राहकाने या आयटमची चाचणी करणे आवश्यक आहे.
