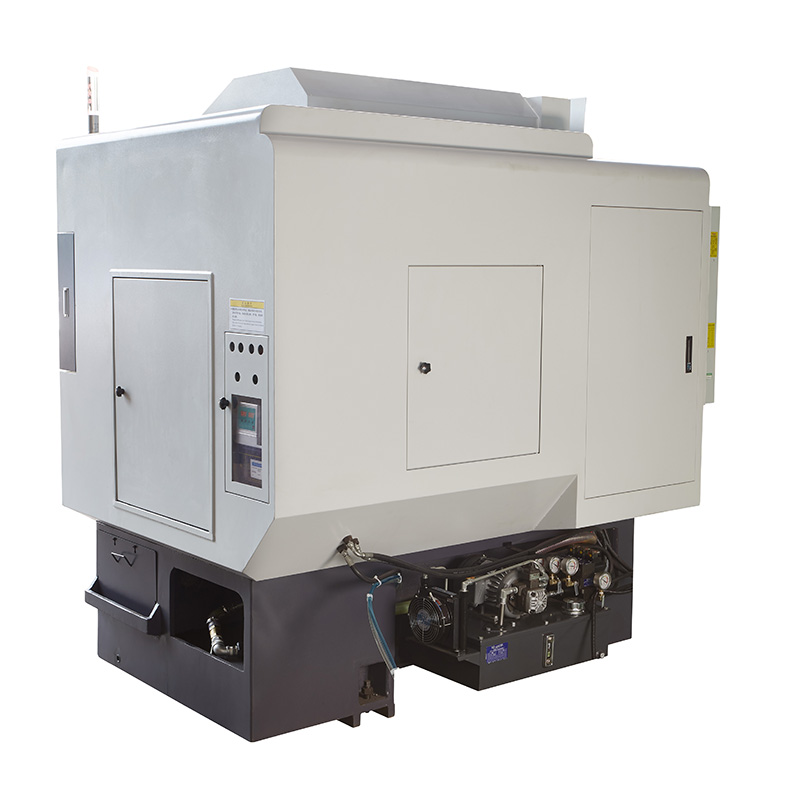

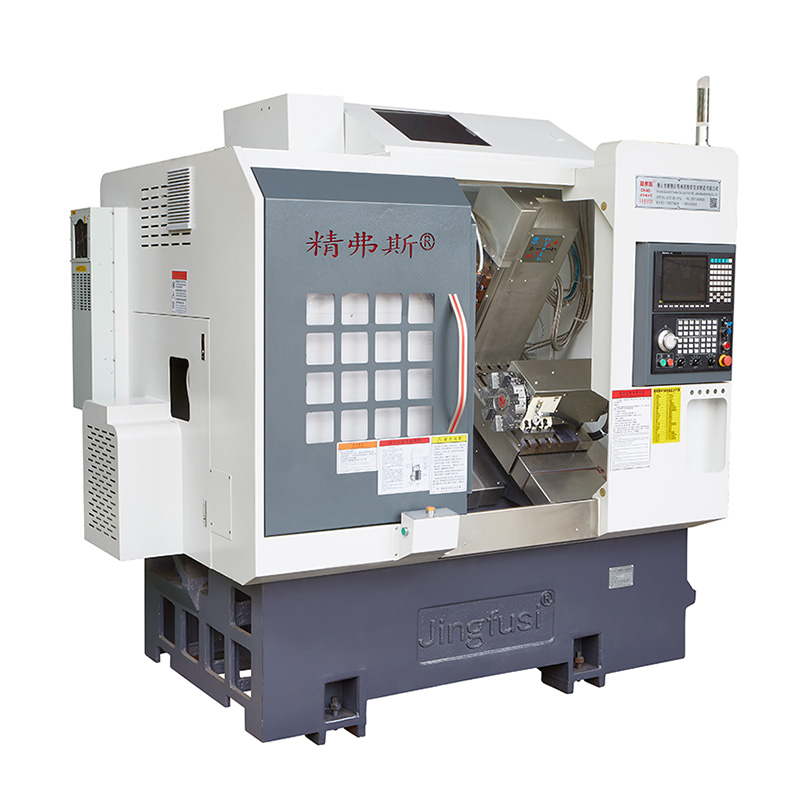

| आयटम | सामग्री | युनिट | CK46-5+5+Y | CK52-5+5+Y |
| प्रक्रियेची व्याप्ती | पलंगावर स्विंग | मिमी | Ø ५०० | |
| कमाल वळणाची बाह्य वर्तुळाची लांबी | मिमी | 320 | ||
|
जास्तीत जास्त बार व्यास |
मिमी | Ø ४५ | Ø ५१ ~ ५५ | |
| मुख्य अक्ष | जास्तीत जास्त स्पिंडल गती | आरपीएम | 6000 (4000 वर सेट) | ४५०० (३५०० वर सेट) |
| स्पिंडल हेड प्रकार |
|
A2-5 | A2-6 | |
| स्पिंडल थ्रू-होल व्यास | मिमी | Ø ५६ | Ø ६६ | |
| अन्न देणे | X/Z/Y अक्ष कमाल स्ट्रोक | मिमी | 800/470/310 | |
| X/Z/Y अक्षाची कमाल जलद हालचाल | मी/मिनिट | 24 (सेटिंग 18)/24 (सेटिंग 18)/15 (सेटिंग 8) | ||
| X/Z/Y अक्ष स्क्रू रॉड | मिमी | ३२/३२/२५ | ||
| X/Z/Y अक्ष रेल | मिमी | 35/35/25 | ||
| चाकू टॉवर | आठ स्टेशन बुर्ज | पीसीएस | 8 स्टेशन, दुहेरी भोक टूल धारकांसह सुसज्ज असू शकतात, 12 स्टेशनसह पर्यायी | |
| पॉवर हेड | पॉवर हेड टूल होल्डिंग फॉर्म |
|
ER25 | |
| पॉवर हेडची कमाल गती | आरपीएम | 6000 (4000 वर सेट), सामान्यतः 4000 पासून उत्पादनांवर प्रक्रिया करण्यासाठी वापरले जाऊ शकते | ||
| जास्तीत जास्त स्थापना ड्रिलिंग आणि मिलिंग हेड व्यास | मिमी | Ø १६ | ||
| पॉवर हेड शाफ्ट आणि शाफ्टमधील अंतर | मिमी | 65 | ||
| विद्युत यंत्रे | मुख्य मोटर पॉवर/टॉर्क | KW/Nm | 7.5 KW/47.75NM, 80 आणि त्याहून अधिक क्षमतेच्या स्टीलच्या भागांसाठी पर्यायी 11KW/70.03Nm | |
| X/Z/Y अक्ष मोटर पॉवर/टॉर्क | KW/Nm | यास्कावा 1.8KW/11.5Nm पर्यायी नवीन जनरेशन 2.4 KW/रेट केलेले 11.5Nm | ||
| X/Z पॉवर हेड मोटर पॉवर/टॉर्क | KW/Nm | 2.4 KW/11.5NM | ||
| पॉवर हेड मोटरची कमाल गती | आरपीएम | 5000 | ||
| इतर | स्पिंडल पोझिशनिंग ब्रेक डिव्हाइस |
|
हायड्रॉलिक दबाव | |
| पलंगाचा कल | ° | 35° | ||
| चाकू टेबल प्लेट लांबी X रुंदी | मिमी | 700X290 | ||
| मशीन टूल लांबी X रुंदी X उंची | मिमी | 2200X1580X2000 | ||
| संपूर्ण मशीनचे एकूण वजन | केजी | 3430 | ||
| एकूण शक्ती | kw | 13 | ||
| सरासरी वीज वापर | kw/h | 2 | ||
| मशीन अचूकता, जिंगफस फॅक्टर मानक: | ||||||||
| मुख्य चाचणी आयटम | योजनाबद्ध आकृती | कारखाना मानक | ||||||
| स्पिंडल रेडियल बीट |
|
बाह्य शंकूचे रनआउट शोधा | 0.0035 | |||||
| एक्स-अक्ष पुनरावृत्ती स्थिती |
|
एक्स-अक्षाची पुनरावृत्ती स्थिती शोधा. टीप: प्रथम कोल्ड इंजिन आणि हॉट इंजिनमधील त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा. | 0.003 | |||||
| Z-अक्ष पुनरावृत्ती स्थिती |
![]() |
Z अक्षावर पुनरावृत्तीची स्थिती शोधा. टीप: प्रथम कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा. | 0.003 | |||||
| Y-अक्ष पुनरावृत्ती स्थिती |
|
Y अक्षावर पुनरावृत्तीची स्थिती शोधा. टीप: प्रथम कोल्ड इंजिन आणि हॉट इंजिनमधील त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा. | 0.004 | |||||
| C अक्ष पुनरावृत्ती स्थिती |
|
सी-अक्ष निश्चित बिंदूचे पुनर्स्थित करणे ओळखा, लक्षात ठेवा: प्रथम कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा | 20 आर्क सेकंद | |||||
| C अक्ष स्थिती रोटरी |
|
सी-अक्षाची यादृच्छिक स्थिती अचूकता ओळखा, लक्षात ठेवा: प्रथम कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर वारंवार सेटिंग्ज तपासा | 72 आर्क सेकंद | |||||
| पॉवर हेड क्लॅम्पिंग बीट |
|
कोन बीट | 0.015 | |||||
| पॉवर हेड क्लॅम्पिंग बीट |
![]() |
Clamping मारहाण | 0.01 | |||||
| जर ग्राहकाला X/Z/Y अक्षाच्या ISO किंवा VD1 अचूकतेची चाचणी घ्यायची असेल, तर ते करार लिहिण्याच्या वेळी निश्चित केले जाईल. जिंगफुसी फॅक्टरीच्या प्रारंभिक स्वीकृतीच्या वेळीच ग्राहकाने या आयटमची चाचणी करणे आवश्यक आहे. | ||||||||
