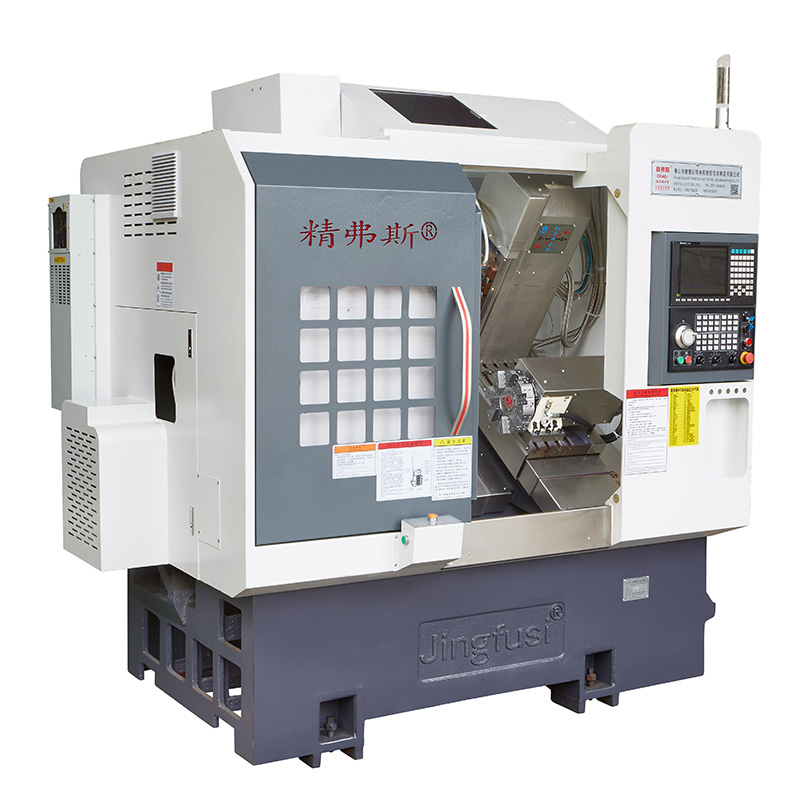

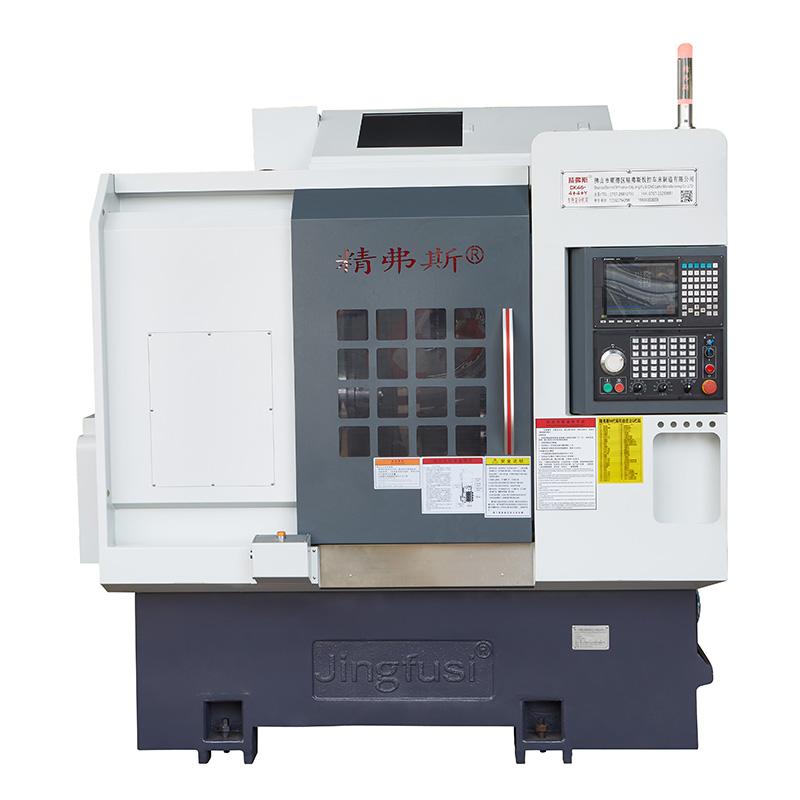

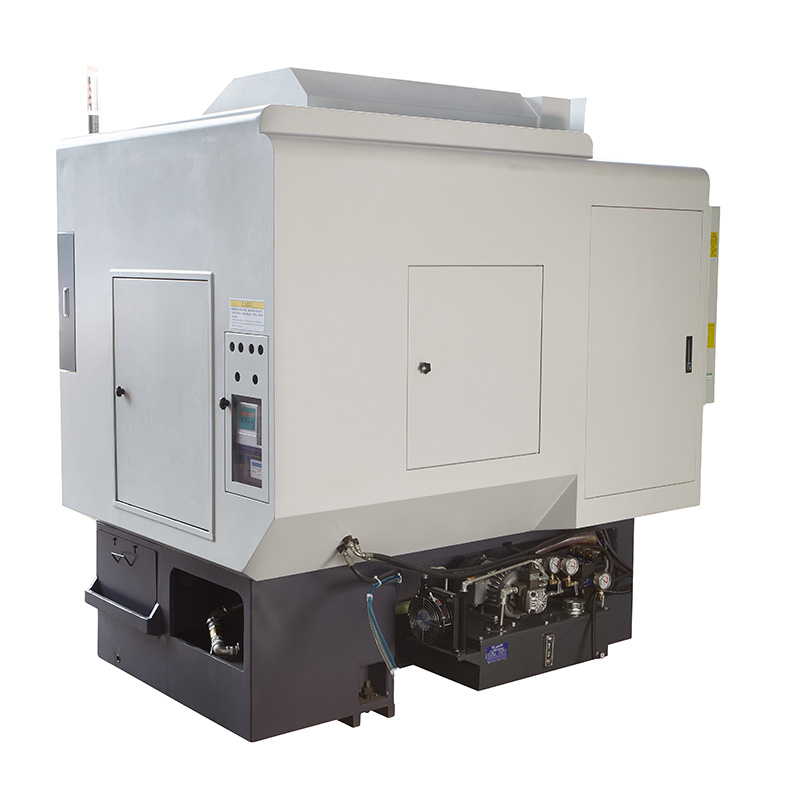

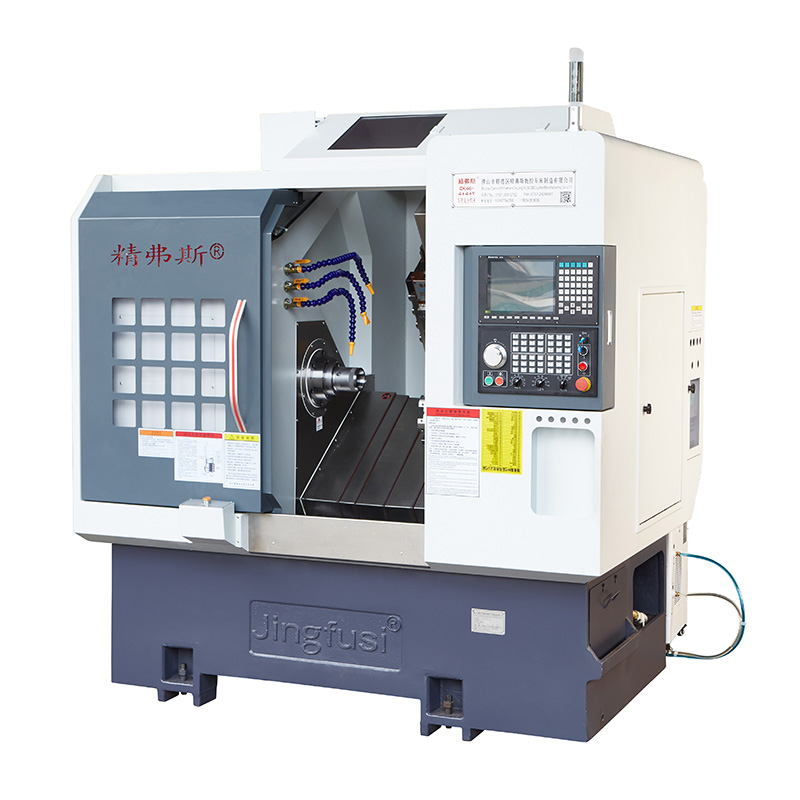

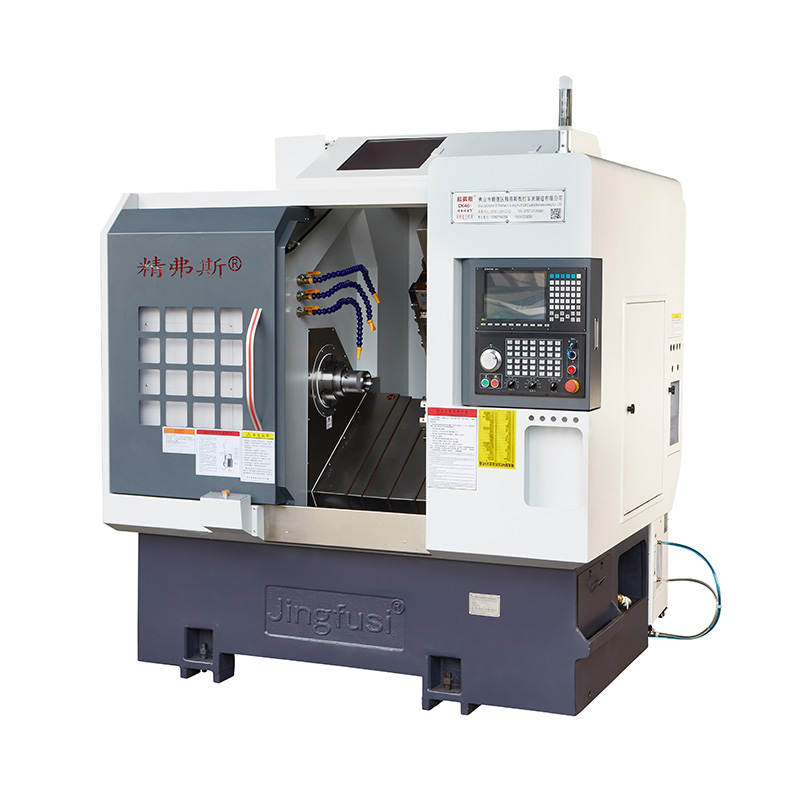

स्वयंचलित सीएनसी टर्निंग आणि मिलिंग मशीन

स्वयंचलित सीएनसी टर्निंग आणि मिलिंग मशीन हे एक प्रगत उत्पादन उपकरणे आहेत जटिल भाग आणि असेंब्लीच्या कार्यक्षम उत्पादनासाठी एरोस्पेस, ऑटोमोटिव्ह आणि अचूक अभियांत्रिकी यासारख्या विविध उद्योगांमध्ये मोठ्या प्रमाणात वापरली जातात. हे मशीन अष्टपैलुत्व आणि वाढीव उत्पादकता प्रदान करते, एका युनिटमध्ये बदलणे आणि मिलिंग फंक्शन्स एकत्र करते.

मॉडेल:CK46-4+4+Y

चौकशी पाठवा

उत्पादन वर्णन

हे स्वयंचलित सीएनसी टर्निंग आणि मिलिंग मशीन संगणक संख्यात्मक नियंत्रण प्रणालीसह सुसज्ज आहेत जे अचूक आणि स्वयंचलित मशीनिंग ऑपरेशन्सला परवानगी देतात. ऑपरेटर इच्छित भाग परिमाण आणि साधन पथ निर्दिष्ट करण्यासाठी मशीन प्रोग्राम करण्यासाठी सीएडी/सीएएम सॉफ्टवेअर वापरतात.

हे स्वयंचलित सीएनसी टर्निंग आणि मिलिंग मशीन टर्निंग आणि मिलिंग ऑपरेशन्स करू शकतात. टर्निंगमध्ये वर्कपीस फिरविणे समाविष्ट असते तर कटिंग टूल सामग्रीला आकार देते, तर मिलिंगमध्ये स्थिर वर्कपीस आणि फिरणारे कटिंग टूल असते.

मशीन ट्रॅव्हल डायग्राम

Automatic CNC Turning and Milling Machine

उत्पादन तपशील

पॅरामीटर यादी

आयटम	लेथचे मॉडेल	युनिट	सीके 46-4+4+वाय	सीके 52-4+4+वाय
प्रक्रिया व्याप्ती	पलंगावर स्विंग	मिमी	. 500
	जास्तीत जास्त बाह्य मंडळाची लांबी	मिमी	320
	जास्तीत जास्त बार व्यास	मिमी	Ø 45	Ø 51 ~ 55
मुख्य अक्ष	स्पिंडल हेड प्रकार		ए 2-5	A2-6

	थ्रू-होल व्यासाचा स्पिंडल	मिमी	. 56	Ø 66
	जास्तीत जास्त स्पिंडल वेग	आर/मिनिट	6000 (4500 वर सेट करा)	4500 (3500 वर सेट करा)
खाद्य	एक्स/झेड/वाय अक्षाचा प्रभावी प्रवास	मिमी	800/470/260

	एक्स/झेड/वाय अक्षांची जास्तीत जास्त वेगवान हालचाल	मी/माझे	24 (सेटिंग 18)/24 (सेटिंग 18)/15 (सेटिंग 8)
	X/z/y अक्ष स्क्रू रॉड	मिमी	32/32/25
	X/z/y अक्ष रेल	मिमी	35/35/25
चाकू टॉवर	आठ स्टेशन बुर्ज	पीसी	8 स्थानके, डबल होल टूल धारकांसह सुसज्ज असू शकतात, 12 स्थानकांसह पर्यायी
पॉवर हेड	पॉवर हेड टूल होल्डिंग फॉर्म		ER25


	पॉवर हेड टूल	पीसी	4 अतिरिक्त निश्चित साधन धारकांसह झेड-अक्ष 4+एक्स-अक्ष 4,
	पॉवर हेडची जास्तीत जास्त वेग	आर/मिनिट	6000 (4000 वर सेट), सामान्यत: 4000 पासून उत्पादनांवर प्रक्रिया करण्यासाठी वापरले जाऊ शकते
	पॉवर हेड शाफ्ट आणि शाफ्ट दरम्यान अंतर	मिमी	65
इलेक्ट्रिकल मशीनरी	मुख्य मोटर पॉवर/टॉर्क	केडब्ल्यू / एनएम	नवीन पिढी 7.5 केडब्ल्यू, 47.75nm. 80 पेक्षा जास्त प्रक्रिया क्षमता असलेले स्टीलचे भाग वैकल्पिकरित्या 11 केडब्ल्यू, 70.03nm सह सुसज्ज असू शकतात

	एक्स/झेड/वाय अक्ष मोटर पॉवर/टॉर्क	केडब्ल्यू / एनएम	1.3 केडब्ल्यू/8.39 एनएम
	एक्स/झेड पॉवर हेड मोटर पॉवर/टॉर्क	केडब्ल्यू / एनएम	1.7 केडब्ल्यू/8 एनएम
	पॉवर हेड मोटरची जास्तीत जास्त वेग	आर/मिनिट	5000
इतर	स्पिंडल पोझिशनिंग ब्रेक डिव्हाइस		हायड्रॉलिक प्रेशर


	बेड कल	°	35 °
	मशीन टूल लांबी एक्स रुंदी एक्स उंची	मिमी	2200x1580x1900
	संपूर्ण मशीनचे एकूण वजन	किलो	3430
	एकूण शक्ती	केडब्ल्यू	13
	सरासरी उर्जा वापर	केडब्ल्यू / एच	2

मशीन साधन अचूकता

मशीन अचूकता, जिंगफस फॅक्टर मानक ●
प्रमुख चाचणी आयटम	योजनाबद्ध आकृती	फॅक्टरी मानक


स्पिंडल रेडियल बीट		बाह्य शंकूची धावपळ शोधा	0.0035


एक्स-अक्ष पुनरावृत्ती स्थिती		एक्स-अक्षाची वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा.	0.003


झेड-अक्ष पुनरावृत्ती स्थिती		झेड अक्षावर वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा.	0.003


वाय-अक्ष पुनरावृत्ती स्थिती		वाय अक्षांवर वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा.	0.004


सी अक्ष पुनरावृत्ती स्थिती		सी-अ‍ॅक्सिस फिक्स्ड पॉईंटची जागा शोधा, टीप: कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम अंदाजे 50 वेळा अंदाज करा आणि नंतर वारंवार स्थिती शोधा	20 कंस सेकंद


सी अक्ष स्थिती रोटरी		सी-अक्षांची यादृच्छिक स्थिती अचूकता शोधा, टीप: कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर पुनरावृत्ती सेटिंग्ज तपासा	72 कंस सेकंद


पॉवर हेड क्लॅम्पिंग बीट		कोन बीट	0.015

पॉवर हेड क्लॅम्पिंग बीट		क्लॅम्पिंग मारहाण	0.01

जर ग्राहकाला एक्स/झेड/वाय अक्षांच्या आयएसओ किंवा व्हीडी 1 अचूकतेची चाचणी घ्यायची असेल तर ते करार लिहिण्याच्या वेळी निश्चित केले जाईल. जिंगफुसी फॅक्टरीच्या प्रारंभिक स्वीकृतीच्या त्याच वेळी ग्राहकाने या आयटमची चाचणी घ्यावी.
