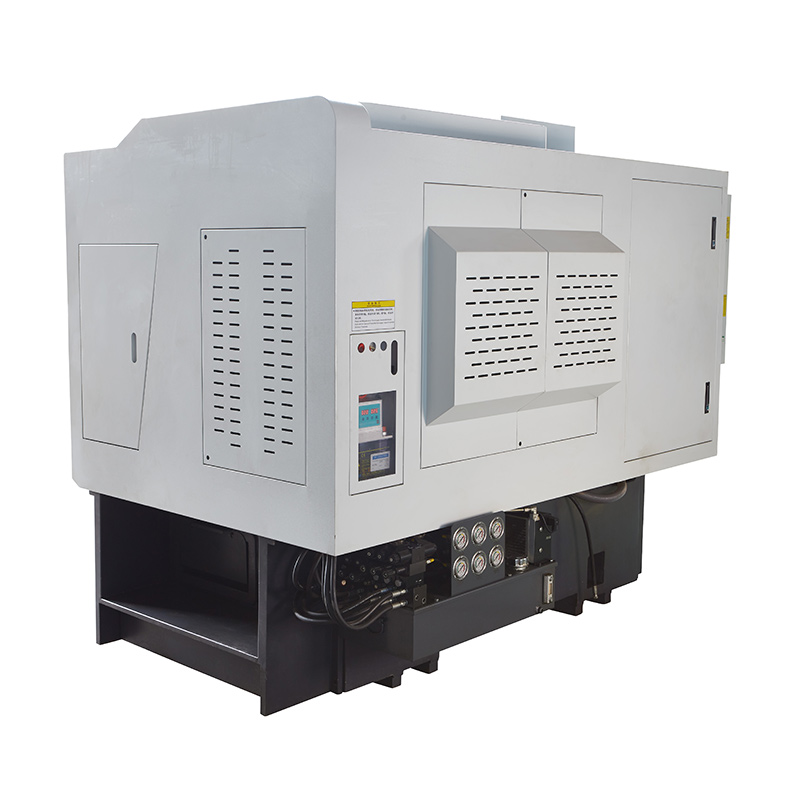

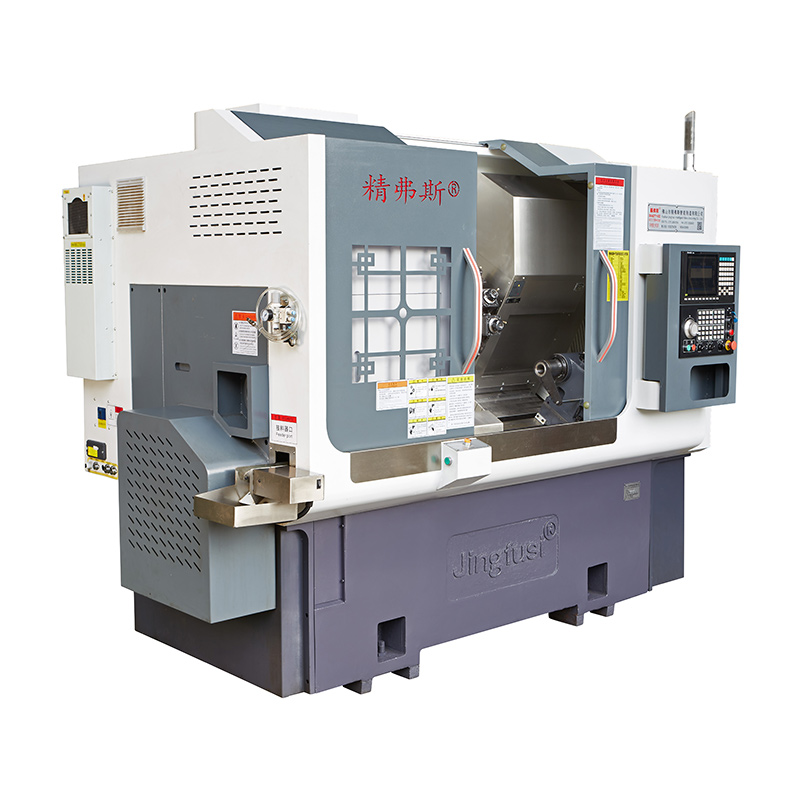

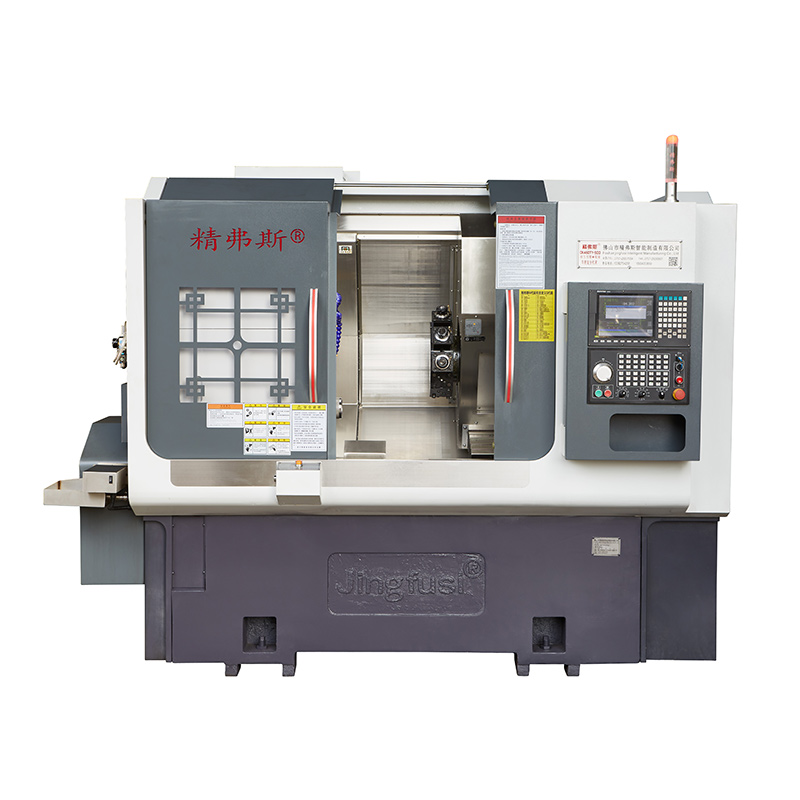

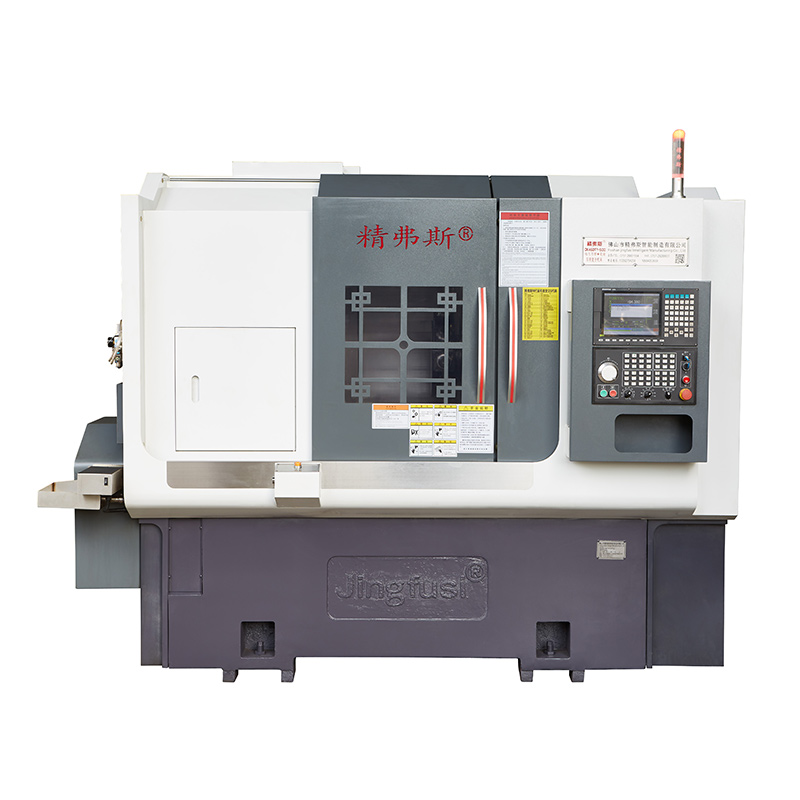

स्वयंचलित बुर्ज टर्निंग आणि मिलिंग मशीन

स्वयंचलित बुर्ज टर्निंग आणि मिलिंग मशीनमध्ये सामान्यतः एक टूल बुर्ज असतो ज्यामध्ये एकाधिक कटिंग टूल्स असू शकतात. प्रत्येक मशीनिंग ऑपरेशनसाठी योग्य साधन निवडण्यासाठी, सेटअप वेळ कमी करून आणि कार्यक्षमता वाढवण्यासाठी बुर्ज स्वयंचलितपणे अनुक्रमित केला जाऊ शकतो.

मॉडेल:CK46DTY

चौकशी पाठवा

उत्पादन वर्णन

या ऑटोमॅटिक टर्रेट टर्निंग आणि मिलिंग मशीन्स मिलिंग ऑपरेशन्स देखील करू शकतात, ज्यामुळे कटिंग टूल विविध दिशेने हलवून जटिल आकार, वैशिष्ट्ये आणि रूपरेषा तयार करता येतात. मिलिंग मशीनच्या मशीनिंग क्षमतांचा विस्तार साध्या वळणाच्या पलीकडे करते.

मशीन प्रवास आकृती

उत्पादन तपशील

पॅरामीटर सूची

आयटम	लेथचे मॉडेल	युनिट	CK52DTY	CK76DTY	CK46DTY
प्रक्रियेची व्याप्ती	स्पिंडलचा जास्तीत जास्त रोटेशन व्यास	मिमी	Ø ७००
	कमाल वळणाची बाह्य वर्तुळाची लांबी	मिमी	520
	जास्तीत जास्त बार व्यास	मिमी	Ø ५५	Ø ७२	Ø ४५
मुख्य अक्ष	जास्तीत जास्त स्पिंडल गती	आरपीएम	4200 (सेटिंग 3500)	3200 (सेटिंग 2000)	6000 (संच 4500)
	स्पिंडल हेड प्रकार		A2 - 6	A2 -8	A2 - 5
	स्पिंडल थ्रू-होल व्यास	मिमी	Ø ६६	Ø ८६	Ø ५६
अन्न देणे	X/Z/Y अक्ष कमाल स्ट्रोक	मिमी	260/500/±60
	स्पिंडलच्या मध्यभागी जाणारे 90 ° पॉवर हेड	मिमी	30
	X/Z/Y अक्षाची कमाल जलद हालचाल	मी/मिनिट	24(सेटिंग 16)/ 24(सेटिंग 16)/14(सेटिंग 8)
	X/Z/Y अक्ष स्क्रू रॉड	मिमी	40
	X/Z/Y अक्ष रोलर ट्रॅक	मिमी	35/45/35
पॉवर बुर्ज	पॉवर बुर्ज मॉडेल (पॉवर बुर्ज)	बीएमटी	BMT55
	पॉवर हेड कोलेट	IS	ER32
	निश्चित साधन धारक आकार	मिमी	25X25
	बोर होल्डर शँक व्यास	मिमी	Ø32
विद्युत यंत्रसामग्री	मुख्य मोटर पॉवर/टॉर्क	KW/Nm	11KW/रेट केलेले 72Nm	15KW/रेट केलेले 98Nm	7.5 KW/रेट केलेले 47Nm
	X/Z/Y अक्ष मोटर पॉवर/टॉर्क	KW/Nm	yaskawa 2.9 KW /18.6Nm，पर्यायी नवीन पिढी 3.1 KW /15Nm
	बुर्ज पॉवर हेड मोटरची पॉवर/टॉर्क	KW/Nm	नवीन जनरेशन 3.1 KW/15NM
	बुर्ज पॉवर मोटरची कमाल गती	आरपीएम	6000(सेटिंग 4000), सामान्य गती≤4000
	पॉवर हेड मोटर पॉवर/टॉर्क	KW/Nm	3.1 KW/15NM
	बुर्ज टूल बदलणारी मोटरची पॉवर/टॉर्क	KW/Nm	नवीन पिढी 1.0 KW / 3.1NM
टेलस्टॉक	टेलस्टॉक स्ट्रोक	मिमी	520
	टेलस्टॉकचा जास्तीत जास्त हायड्रॉलिक स्ट्रोक	मिमी	100
	टेलस्टॉक शीर्ष सुई शंकू भोक बारीक मेणबत्ती	एमके	mohs 5#
	टीप आणि चक दरम्यान कमाल अंतर	मिमी	690
इतर	स्पिंडल पोझिशनिंग ब्रेक डिव्हाइस		हायड्रॉलिक, पर्यायी प्रोग्राम करण्यायोग्य
	पलंगाचा कल	°	30° किंवा 15°
	मशीन टूल लांबी X रुंदी X उंची	मिमी	2500X1680X1900
	संपूर्ण मशीनचे एकूण वजन	केजी	5000KG
	एकूण शक्ती	kw	20
	सरासरी वीज वापर	kw/h	3

मशीन टूल अचूकता

मशीन अचूकता, जिंगफस फॅक्टर मानक:
मुख्य चाचणी आयटम	योजनाबद्ध आकृती	शोध पद्धत	कारखाना मानक


स्पिंडल रेडियल बीट		बाह्य शंकूचे रनआउट शोधा	0.0035


एक्स-अक्ष पुनरावृत्ती स्थिती		एक्स-अक्षाची पुनरावृत्ती स्थिती शोधा. टीप: प्रथम कोल्ड इंजिन आणि हॉट इंजिनमधील त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा.	0.003


Z-अक्ष पुनरावृत्ती स्थिती		Z अक्षावर पुनरावृत्तीची स्थिती शोधा. टीप: प्रथम कोल्ड इंजिन आणि हॉट इंजिनमधील त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा.	0.003


Y-अक्ष पुनरावृत्ती स्थिती		Y अक्षावर पुनरावृत्तीची स्थिती शोधा. टीप: प्रथम कोल्ड इंजिन आणि हॉट इंजिनमधील त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा.	0.004


C अक्ष पुनरावृत्ती स्थिती		सी-अक्ष निश्चित बिंदूचे पुनर्स्थित करणे ओळखा, लक्षात ठेवा: प्रथम कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा	20 आर्क सेकंद


C अक्ष स्थिती रोटरी		सी-अक्षाची यादृच्छिक स्थिती अचूकता ओळखा, लक्षात ठेवा: प्रथम कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती सेटिंग्ज तपासा	72 आर्क सेकंद


पॉवर हेड क्लॅम्पिंग बीट		कोन बीट	0.015

पॉवर हेड क्लॅम्पिंग बीट		Clamping मारहाण	0.01

जर ग्राहकाला X/Z/Y अक्षाच्या ISO किंवा VD1 अचूकतेची चाचणी घ्यायची असेल, तर ते करार लिहिण्याच्या वेळी निश्चित केले जाईल. जिंगफुसी फॅक्टरीच्या प्रारंभिक स्वीकृतीच्या वेळीच ग्राहकाने या आयटमची चाचणी करणे आवश्यक आहे.
