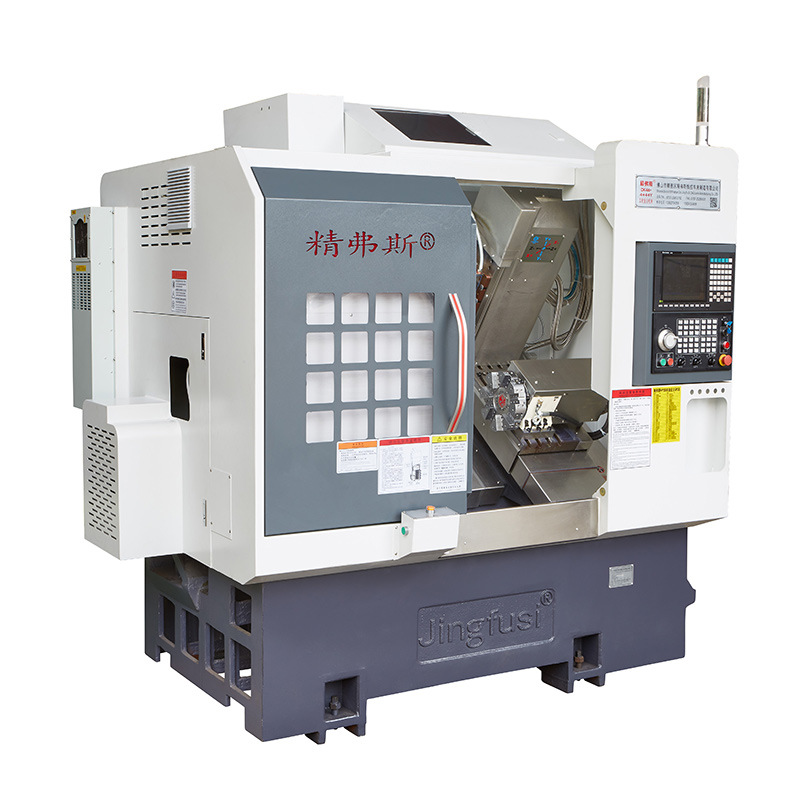

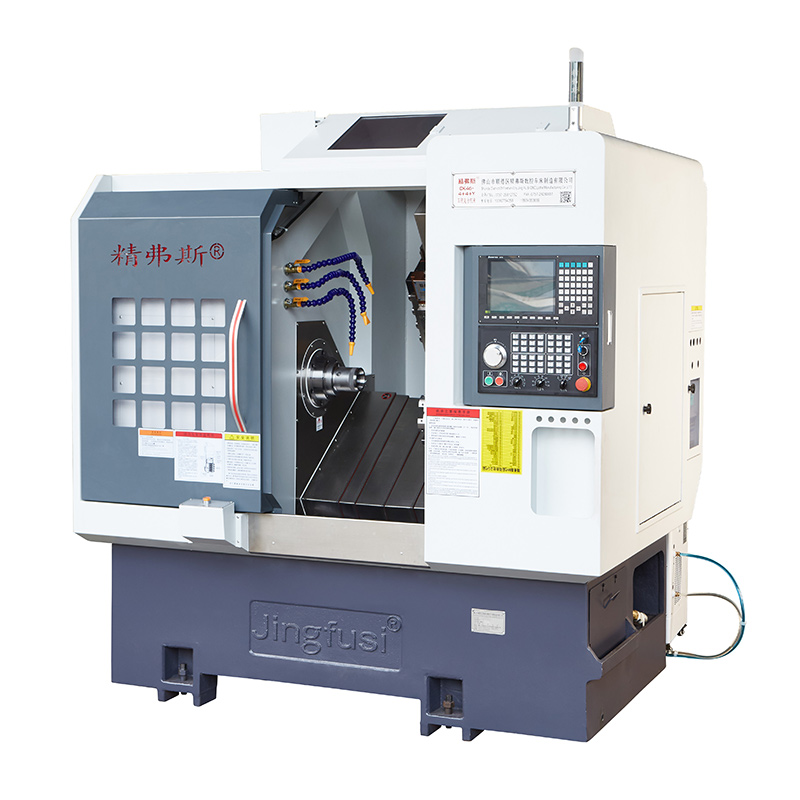

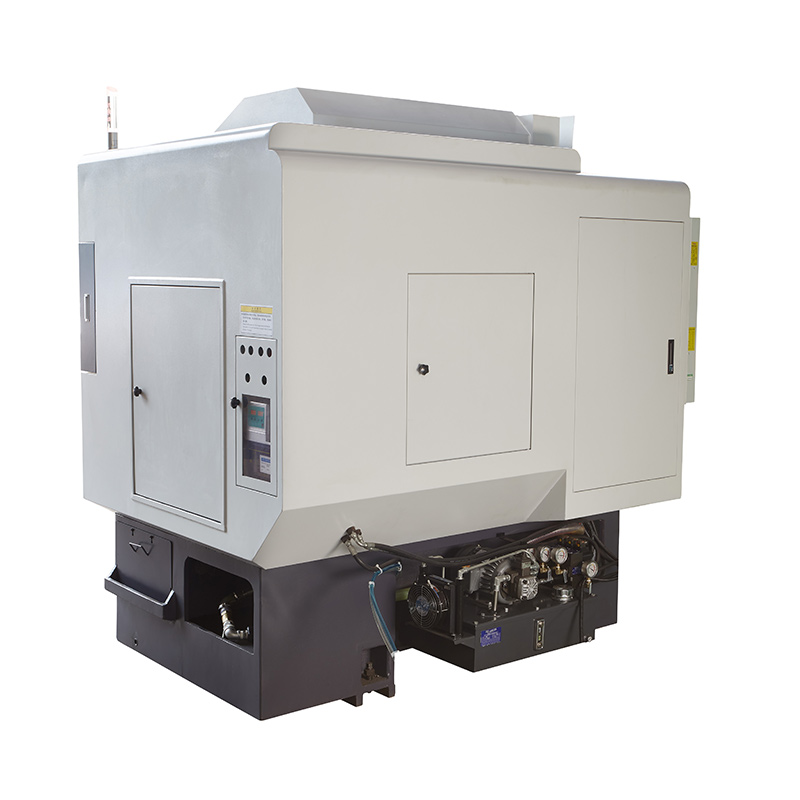

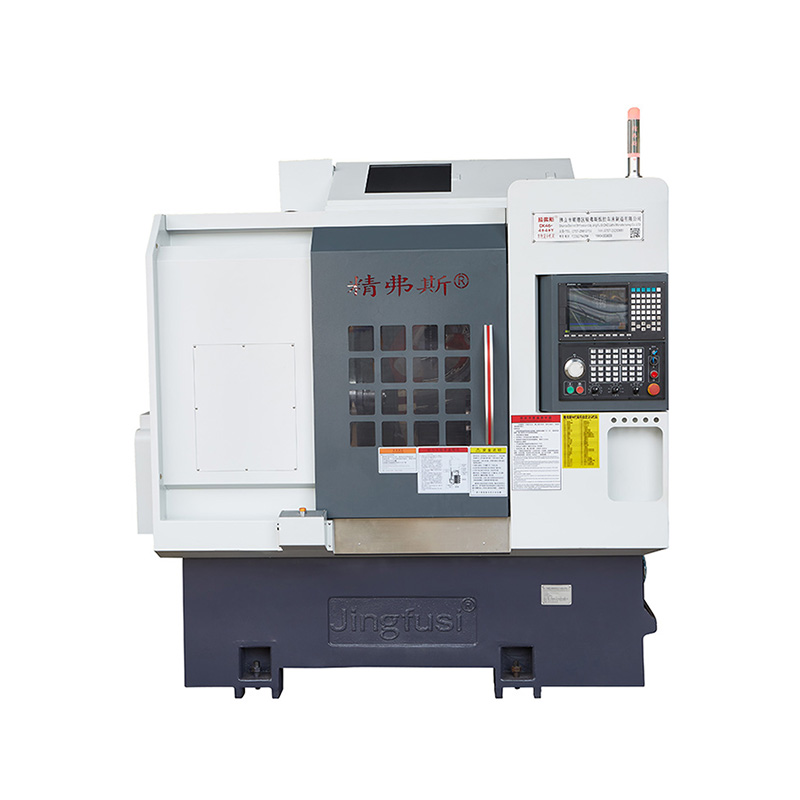

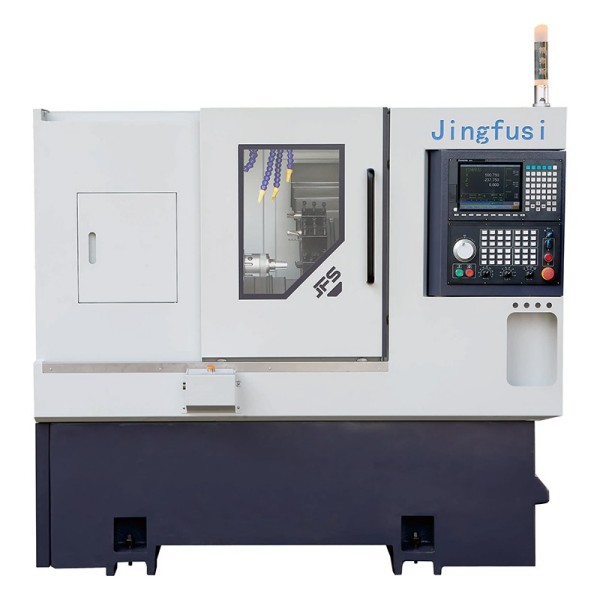

आयटम | लेथचे मॉडेल | युनिट | CK52DTY | CK76DTY | CK46DTY |
प्रक्रियेची व्याप्ती | स्पिंडलचा जास्तीत जास्त रोटेशन व्यास | मिमी | Ø ७०० | ||
कमाल वळणाची बाह्य वर्तुळाची लांबी | मिमी | 520 | |||
जास्तीत जास्त बार व्यास | मिमी | Ø ५५ | Ø ७२ | Ø ४५ | |
मुख्य अक्ष | जास्तीत जास्त स्पिंडल गती | आरपीएम | 4200 (सेटिंग 3500) | 3200 (सेटिंग 2000) | 6000 (संच 4500) |
स्पिंडल हेड प्रकार |
|
A2 - 6 | A2 -8 | A2 - 5 | |
स्पिंडल थ्रू-होल व्यास | मिमी | Ø ६६ | Ø ८६ | Ø ५६ | |
अन्न देणे | X/Z/Y अक्ष कमाल स्ट्रोक | मिमी | 260/500/±60 | ||
स्पिंडलच्या मध्यभागी जाणारे 90 ° पॉवर हेड | मिमी | 30 | |||
X/Z/Y अक्षाची कमाल जलद हालचाल | मी/मिनिट | 24(सेटिंग 16)/ 24(सेटिंग 16)/14(सेटिंग 8) | |||
X/Z/Y अक्ष स्क्रू रॉड | मिमी | 40 | |||
X/Z/Y अक्ष रोलर ट्रॅक | मिमी | 35/45/35 | |||
पॉवर बुर्ज |
पॉवर बुर्ज मॉडेल (पॉवर बुर्ज) | बीएमटी | BMT55 | ||
पॉवर हेड कोलेट | IS | ER32 | |||
निश्चित साधन धारक आकार | मिमी | 25X25 | |||
बोर होल्डर शँक व्यास | मिमी | Ø32 | |||
विद्युत यंत्रे | मुख्य मोटर पॉवर/टॉर्क | KW/Nm | 11KW/रेट केलेले 72Nm | 15KW/रेट केलेले 98Nm | 7.5 KW/रेट केलेले 47Nm |
X/Z/Y अक्ष मोटर पॉवर/टॉर्क | KW/Nm | yaskawa 2.9 KW /18.6Nm,पर्यायी नवीन पिढी 3.1 KW /15Nm | |||
बुर्ज पॉवर हेड मोटरची पॉवर/टॉर्क | KW/Nm | नवीन जनरेशन 3.1 KW/15NM | |||
बुर्ज पॉवर मोटरची कमाल गती | आरपीएम | 6000(सेटिंग 4000), सामान्य गती≤4000 | |||
पॉवर हेड मोटर पॉवर/टॉर्क | KW/Nm | 3.1 KW/15NM | |||
बुर्ज टूल बदलणारी मोटरची पॉवर/टॉर्क | KW/Nm | नवीन पिढी 1.0 KW / 3.1NM | |||
टेलस्टॉक | टेलस्टॉक स्ट्रोक | मिमी | 520 | ||
टेलस्टॉकचा जास्तीत जास्त हायड्रॉलिक स्ट्रोक |
मिमी | 100 | |||
टेलस्टॉक शीर्ष सुई शंकू भोक बारीक मेणबत्ती | एमके | mohs 5# | |||
टीप आणि चक दरम्यान कमाल अंतर | मिमी | 690 | |||
इतर | स्पिंडल पोझिशनिंग ब्रेक डिव्हाइस |
|
हायड्रॉलिक, पर्यायी प्रोग्राम करण्यायोग्य | ||
पलंगाचा कल | ° | 30° किंवा 15° | |||
मशीन टूल लांबी X रुंदी X उंची | मिमी | 2500X1680X1900 | |||
संपूर्ण मशीनचे एकूण वजन | केजी | 5000KG | |||
एकूण शक्ती | kw | 20 | |||
सरासरी वीज वापर | kw/h | 3 |
मशीन अचूकता, जिंगफस फॅक्टर मानक: | ||||||||
मुख्य चाचणी आयटम | योजनाबद्ध आकृती | शोध पद्धत |
कारखाना मानक |
|||||
स्पिंडल रेडियल बीट | बाह्य शंकूचे रनआउट शोधा | 0.0035 | ||||||
एक्स-अक्ष पुनरावृत्ती स्थिती | एक्स-अक्षाची पुनरावृत्ती स्थिती शोधा. टीप: प्रथम कोल्ड इंजिन आणि हॉट इंजिनमधील त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा. | 0.003 | ||||||
Z-अक्ष पुनरावृत्ती स्थिती |
|
Z अक्षावर पुनरावृत्तीची स्थिती शोधा. टीप: प्रथम कोल्ड इंजिन आणि हॉट इंजिनमधील त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा. | 0.003 | |||||
Y-अक्ष पुनरावृत्ती स्थिती | Y अक्षावर पुनरावृत्तीची स्थिती शोधा. टीप: प्रथम कोल्ड इंजिन आणि हॉट इंजिनमधील त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा. | 0.004 | ||||||
C अक्ष पुनरावृत्ती स्थिती | सी-अक्ष निश्चित बिंदूचे पुनर्स्थित करणे ओळखा, लक्षात ठेवा: प्रथम कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा | 20 आर्क सेकंद | ||||||
C अक्ष स्थिती रोटरी | सी-अक्षाची यादृच्छिक स्थिती अचूकता ओळखा, लक्षात ठेवा: प्रथम कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर वारंवार सेटिंग्ज तपासा | 72 आर्क सेकंद | ||||||
पॉवर हेड क्लॅम्पिंग बीट | कोन बीट | 0.015 | ||||||
पॉवर हेड क्लॅम्पिंग बीट |
|
Clamping मारहाण | 0.01 | |||||
जर ग्राहकाला X/Z/Y अक्षाच्या ISO किंवा VD1 अचूकतेची चाचणी घ्यायची असेल, तर ते करार लिहिण्याच्या वेळी निश्चित केले जाईल. जिंगफुसी फॅक्टरीच्या प्रारंभिक स्वीकृतीच्या वेळीच ग्राहकाने या आयटमची चाचणी करणे आवश्यक आहे. | ||||||||
