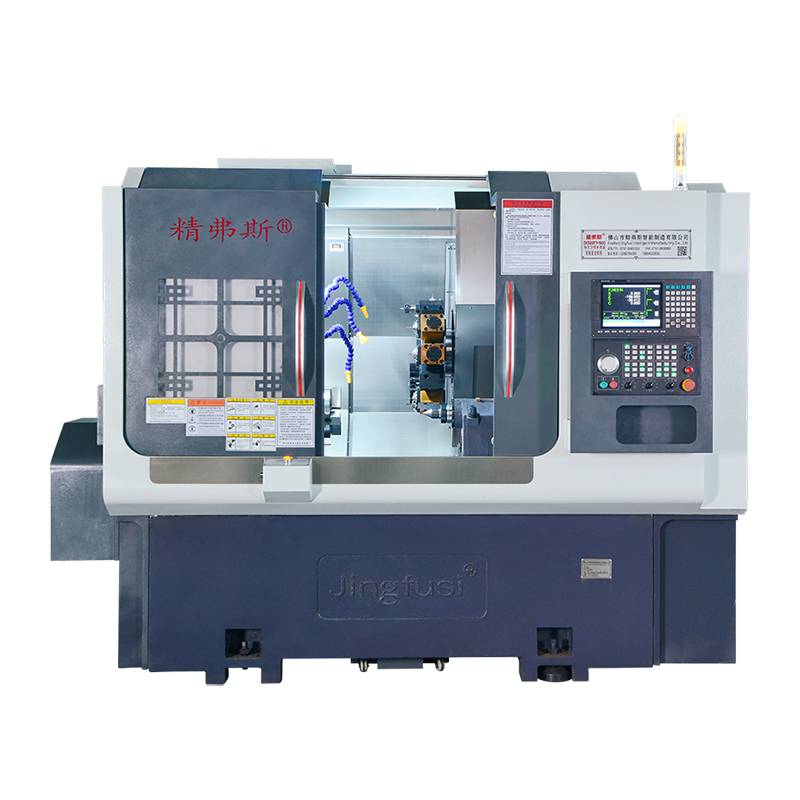

हाय-स्पीड बुर्ज टर्निंग आणि मिलिंग मशीन

हाय-स्पीड बुर्ज टर्निंग आणि मिलिंग मशीन हे एक अत्याधुनिक CNC (संगणक संख्यात्मक नियंत्रण) मशीन टूल आहे जे लेथ (टर्निंग) आणि मिलिंग मशीनची क्षमता एकत्र करते. या मशीन्स अचूक मशीनिंग ऑपरेशन्ससाठी डिझाइन केल्या आहेत आणि बर्‍याचदा उच्च अचूकता आणि कार्यक्षमता आवश्यक असलेल्या उद्योगांमध्ये वापरली जातात. तुम्ही आमच्या कारखान्यातून हाय-स्पीड टर्रेट टर्निंग आणि मिलिंग मशीन खरेदी करण्यासाठी निश्चिंत राहू शकता आणि आम्ही तुम्हाला विक्रीनंतरची सर्वोत्तम सेवा देऊ. आणि वेळेवर वितरण.

मॉडेल:CK52DTY

चौकशी पाठवा

उत्पादन वर्णन

व्यावसायिक निर्माता म्हणून, आम्ही तुम्हाला हाय-स्पीड टर्रेट टर्निंग आणि मिलिंग मशीन देऊ इच्छितो. आणि आम्ही तुम्हाला सर्वोत्तम विक्री-पश्चात सेवा आणि वेळेवर वितरण देऊ.

येथे काही प्रमुख वैशिष्ट्ये आणि हाय-स्पीड बुर्ज टर्निंग आणि मिलिंग मशीनची वैशिष्ट्ये आहेत:

बुर्ज टूलिंग: या मशीनमध्ये सामान्यत: एक टूल बुर्ज असतो ज्यामध्ये अनेक कटिंग टूल्स असू शकतात. विशिष्ट मशीनिंग ऑपरेशनसाठी योग्य साधन निवडण्यासाठी, सेटअप वेळ कमी करण्यासाठी आणि अष्टपैलुत्व वाढवण्यासाठी बुर्ज स्वयंचलितपणे अनुक्रमित केला जाऊ शकतो.

टर्निंग क्षमता: हाय-स्पीड बुर्ज टर्निंग आणि मिलिंग मशीन टर्निंग ऑपरेशन करू शकतात, ज्यामध्ये वर्कपीस फिरवणे समाविष्ट असते तर कटिंग टूल दंडगोलाकार किंवा शंकूच्या आकाराचे आकार तयार करण्यासाठी सामग्री काढून टाकते. रोटेशनल सममितीसह भाग तयार करण्यासाठी हे उपयुक्त आहे.

मिलिंग क्षमता: ही मशीन मिलिंग ऑपरेशन्स देखील करू शकतात, ज्यामध्ये कटिंग टूल विविध दिशांना हलवून वर्कपीसमधून सामग्री काढून टाकणे समाविष्ट असते. मिलिंग जटिल आकार, वैशिष्ट्ये आणि रूपरेषा तयार करण्यास अनुमती देते.

सीएनसी नियंत्रण: बहुतेक आधुनिक बुर्ज टर्निंग आणि मिलिंग मशीन सीएनसी सिस्टमद्वारे नियंत्रित केली जातात. CNC तंत्रज्ञान उपकरणाच्या हालचाली आणि मशीनिंग प्रक्रियेचे अचूक नियंत्रण सक्षम करते, अचूकता आणि पुनरावृत्ती सुनिश्चित करते.

लाइव्ह टूलिंग: काही मशीन्स लाइव्ह टूलिंग क्षमतेसह सुसज्ज आहेत. वर्कपीस फिरत असताना लाइव्ह टूलिंग मिलिंग ऑपरेशन्स करण्यास अनुमती देते, मशीनची क्षमता वाढवते आणि एकाधिक सेटअपची आवश्यकता कमी करते.

ऑटोमॅटिक टूल चेंज: यापैकी बर्‍याच मशीन्समध्ये ऑटोमॅटिक टूल चेंजर्स असतात, जे बुर्जमधील टूल्स त्वरीत आणि आपोआप बदलू शकतात, ज्यामुळे मॅन्युअल टूल बदल न करता सतत मशीनिंग करता येते.

अनुप्रयोग: हाय-स्पीड बुर्ज टर्निंग आणि मिलिंग मशीन उद्योगांमध्ये अनुप्रयोग शोधतात ज्यांना एरोस्पेस, ऑटोमोटिव्ह, वैद्यकीय उपकरण निर्मिती आणि जटिल यांत्रिक भागांचे उत्पादन यासारख्या उच्च-परिशुद्धता घटकांची आवश्यकता असते.

सारांश, हाय-स्पीड टर्रेट टर्निंग आणि मिलिंग मशीन हे एक बहुमुखी सीएनसी मशीन टूल आहे जे हाय-स्पीड मशीनिंगवर लक्ष केंद्रित करून टर्निंग आणि मिलिंग क्षमता एकत्र करते. ते उद्योगांमध्ये वापरले जातात जेथे जटिल आणि अचूक घटकांचे उत्पादन आवश्यक आहे आणि त्यांची प्रगत वैशिष्ट्ये त्यांना आधुनिक उत्पादन प्रक्रियेसाठी मौल्यवान मालमत्ता बनवतात.

मशीन प्रवास आकृती

उत्पादन तपशील

पॅरामीटर सूची

आयटम	लेथचे मॉडेल	युनिट	CK52DTY	CK76DTY	CK46DTY
प्रक्रियेची व्याप्ती	स्पिंडलचा जास्तीत जास्त रोटेशन व्यास	मिमी	Ø ७००
	कमाल वळणाची बाह्य वर्तुळाची लांबी	मिमी	520
	जास्तीत जास्त बार व्यास	मिमी	Ø ५५	Ø ७२	Ø ४५
मुख्य अक्ष	जास्तीत जास्त स्पिंडल गती	आरपीएम	4200 (सेटिंग 3500)	3200 (सेटिंग 2000)	6000 (संच 4500)
	स्पिंडल हेड प्रकार		A2 - 6	A2 -8	A2 - 5
	स्पिंडल थ्रू-होल व्यास	मिमी	Ø ६६	Ø ८६	Ø ५६
अन्न देणे	X/Z/Y अक्ष कमाल स्ट्रोक	मिमी	260/500/±60
	स्पिंडलच्या मध्यभागी जाणारे 90 ° पॉवर हेड	मिमी	30
	X/Z/Y अक्षाची कमाल जलद हालचाल	मी/मिनिट	24(सेटिंग 16)/ 24(सेटिंग 16)/14(सेटिंग 8)
	X/Z/Y अक्ष स्क्रू रॉड	मिमी	40
	X/Z/Y अक्ष रोलर ट्रॅक	मिमी	35/45/35
पॉवर बुर्ज	पॉवर बुर्ज मॉडेल (पॉवर बुर्ज)	बीएमटी	BMT55
	पॉवर हेड कोलेट	IS	ER32
	निश्चित साधन धारक आकार	मिमी	25X25
	बोर होल्डर शँक व्यास	मिमी	Ø32
विद्युत यंत्रे	मुख्य मोटर पॉवर/टॉर्क	KW/Nm	11KW/रेट केलेले 72Nm	15KW/रेट केलेले 98Nm	7.5 KW/रेट केलेले 47Nm
	X/Z/Y अक्ष मोटर पॉवर/टॉर्क	KW/Nm	yaskawa 2.9 KW /18.6Nm，पर्यायी नवीन पिढी 3.1 KW /15Nm
	बुर्ज पॉवर हेड मोटरची पॉवर/टॉर्क	KW/Nm	नवीन जनरेशन 3.1 KW/15NM
	बुर्ज पॉवर मोटरची कमाल गती	आरपीएम	6000(सेटिंग 4000), सामान्य गती≤4000
	पॉवर हेड मोटर पॉवर/टॉर्क	KW/Nm	3.1 KW/15NM
	बुर्ज टूल बदलणारी मोटरची पॉवर/टॉर्क	KW/Nm	नवीन पिढी 1.0 KW / 3.1NM
टेलस्टॉक	टेलस्टॉक स्ट्रोक	मिमी	520
	टेलस्टॉकचा जास्तीत जास्त हायड्रॉलिक स्ट्रोक	मिमी	100
	टेलस्टॉक शीर्ष सुई शंकू भोक बारीक मेणबत्ती	एमके	mohs 5#
	टीप आणि चक दरम्यान कमाल अंतर	मिमी	690
इतर	स्पिंडल पोझिशनिंग ब्रेक डिव्हाइस		हायड्रॉलिक, पर्यायी प्रोग्राम करण्यायोग्य
	पलंगाचा कल	°	30° किंवा 15°
	मशीन टूल लांबी X रुंदी X उंची	मिमी	2500X1680X1900
	संपूर्ण मशीनचे एकूण वजन	केजी	5000KG
	एकूण शक्ती	kw	20
	सरासरी वीज वापर	kw/h	3

मशीन टूल अचूकता

मशीन अचूकता, जिंगफस फॅक्टर मानक:
मुख्य चाचणी आयटम	योजनाबद्ध आकृती	शोध पद्धत	कारखाना मानक


स्पिंडल रेडियल बीट		बाह्य शंकूचे रनआउट शोधा	0.0035


एक्स-अक्ष पुनरावृत्ती स्थिती		एक्स-अक्षाची पुनरावृत्ती स्थिती शोधा. टीप: प्रथम कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा.	0.003


Z-अक्ष पुनरावृत्ती स्थिती		Z अक्षावर पुनरावृत्तीची स्थिती शोधा. टीप: प्रथम कोल्ड इंजिन आणि हॉट इंजिनमधील त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा.	0.003


Y-अक्ष पुनरावृत्ती स्थिती		Y अक्षावर पुनरावृत्तीची स्थिती शोधा. टीप: प्रथम कोल्ड इंजिन आणि हॉट इंजिनमधील त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा.	0.004


C अक्ष पुनरावृत्ती स्थिती		सी-अक्ष निश्चित बिंदूचे पुनर्स्थित करणे ओळखा, लक्षात ठेवा: प्रथम कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा	20 आर्क सेकंद


C अक्ष स्थिती रोटरी		सी-अक्षाची यादृच्छिक स्थिती अचूकता ओळखा, लक्षात ठेवा: प्रथम कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती सेटिंग्ज तपासा	72 आर्क सेकंद


पॉवर हेड क्लॅम्पिंग बीट		कोन बीट	0.015

पॉवर हेड क्लॅम्पिंग बीट		Clamping मारहाण	0.01

जर ग्राहकाला X/Z/Y अक्षाच्या ISO किंवा VD1 अचूकतेची चाचणी घ्यायची असेल, तर ते करार लिहिण्याच्या वेळी निश्चित केले जाईल. जिंगफुसी फॅक्टरीच्या प्रारंभिक स्वीकृतीच्या वेळीच ग्राहकाने या आयटमची चाचणी करणे आवश्यक आहे.
