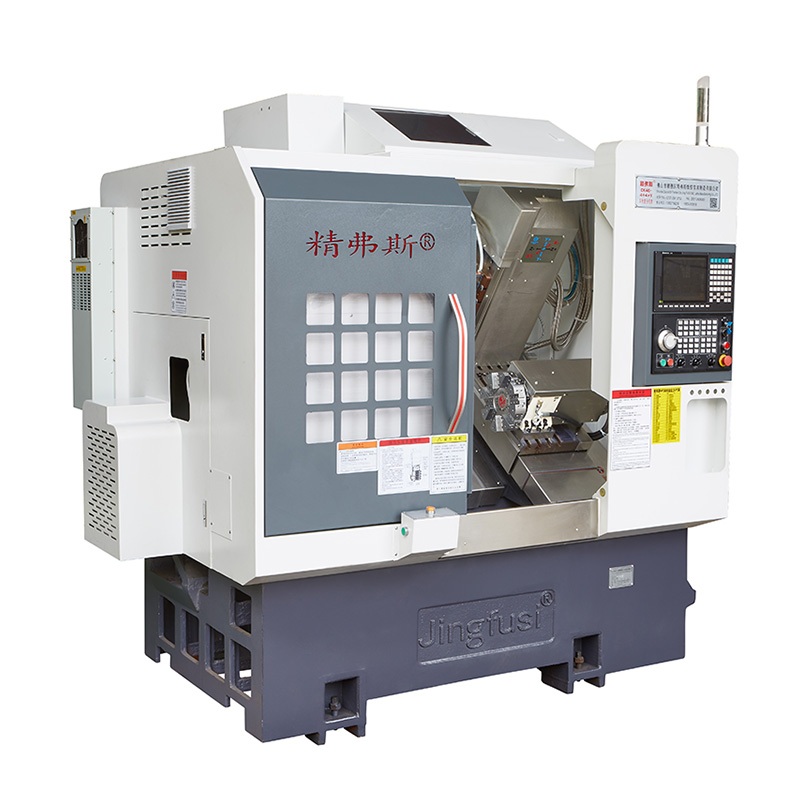

टर्न-मिल मशीनिंग मशीन

जिंगफुसी टर्न-मिल मशीनिंग मशीन विशेषत: सूक्ष्म घटक, मायक्रो शाफ्ट, इलेक्ट्रॉनिक कनेक्टर, चष्मा, घड्याळे आणि विविध हार्डवेअर अ‍ॅक्सेसरीज सारख्या जटिल आकारांसह भागांच्या मोठ्या प्रमाणात उत्पादनासाठी योग्य आहे.

मॉडेल:CK52-5+5+Y

चौकशी पाठवा

उत्पादन वर्णन

टर्न-मिल मशीनिंग मशीनमध्ये उच्च सुस्पष्टता आणि उच्च कार्यक्षमतेची वैशिष्ट्ये आहेत. हे मार्गदर्शक बुशिंग आणि मार्गदर्शक बुशिंग दरम्यान स्विच करू शकते, वर्कपीसच्या लांबीनुसार योग्य प्रक्रिया करू शकते आणि एक वाजवी रचना आहे. सर्व तीन अक्ष रेखीय रोलिंग मार्गदर्शक वापरतात, ज्यात चांगले पोशाख प्रतिकार आणि उच्च सुस्पष्टता आहे. , सर्वो मोटरद्वारे चालविलेल्या, रेखीय साधन पंक्तीच्या संरचनेत वेगवान साधन बदलाची वैशिष्ट्ये आहेत, सीएनसी सिस्टममध्ये संपूर्ण कार्ये आहेत आणि नियंत्रित करणे सोपे आहे. मार्गदर्शक स्लीव्ह-कमी प्रक्रियेस पीसणे सामग्रीची आवश्यकता नसते आणि उच्च गती आणि उच्च सुस्पष्टतेसह बारवर प्रक्रिया करू शकते आणि किमान उर्वरित सामग्री फक्त 30 मिमी आहे. पर्यायी साइड प्रोसेसिंग डिव्हाइस ड्रिलिंग आणि मिलिंग प्रक्रियेची जाणीव करू शकते.

मशीन ट्रॅव्हल डायग्राम

उत्पादन तपशील

पॅरामीटर यादी

आयटम	सामग्री	युनिट	सीके 46-5+5+वाय	सीके 52-5+5+वाय
प्रक्रिया व्याप्ती	पलंगावर स्विंग	मिमी	. 500
	जास्तीत जास्त बाह्य मंडळाची लांबी	मिमी	320
	जास्तीत जास्त बार व्यास	मिमी	Ø 45	Ø 51 ~ 55
मुख्य अक्ष	जास्तीत जास्त स्पिंडल वेग	आर/मिनिट	6000 (4000 वर सेट करा)	4500 (3500 वर सेट करा)
	स्पिंडल हेड प्रकार		ए 2-5	A2-6
	थ्रू-होल व्यासाचा स्पिंडल	मिमी	. 56	Ø 66
खाद्य	X/z/y अक्ष कमाल स्ट्रोक	मिमी	800/470/310
	एक्स/झेड/वाय अक्षांची जास्तीत जास्त वेगवान हालचाल	मी/माझे	24 (सेटिंग 18)/24 (सेटिंग 18)/15 (सेटिंग 8)
	X/z/y अक्ष स्क्रू रॉड	मिमी	32/32/25
	X/z/y अक्ष रेल	मिमी	35/35/25
चाकू टॉवर	आठ स्टेशन बुर्ज	पीसी	8 स्थानके, डबल होल टूल धारकांसह सुसज्ज असू शकतात, 12 स्थानकांसह पर्यायी
पॉवर हेड	पॉवर हेड टूल होल्डिंग फॉर्म		ER25
	पॉवर हेडची जास्तीत जास्त वेग	आर/मिनिट	6000 (4000 वर सेट), सामान्यत: 4000 पासून उत्पादनांवर प्रक्रिया करण्यासाठी वापरले जाऊ शकते
	जास्तीत जास्त इन्स्टॉलेशन ड्रिलिंग आणि मिलिंग हेड व्यास	मिमी	Ø 16
	पॉवर हेड शाफ्ट आणि शाफ्ट दरम्यान अंतर	मिमी	65
इलेक्ट्रिकल मशीनरी	मुख्य मोटर पॉवर/टॉर्क	केडब्ल्यू / एनएम	7.5 किलोवॅट/47.75 एनएम, स्टीलच्या भागांसाठी पर्यायी 11 केडब्ल्यू/70.03 एनएम 80 आणि त्यापेक्षा जास्त प्रक्रियेची क्षमता आहे
	एक्स/झेड/वाय अक्ष मोटर पॉवर/टॉर्क	केडब्ल्यू / एनएम	यास्कावा 1.8 केडब्ल्यू/11.5 एनएम. पर्यायी नवीन पिढी 2.4 किलोवॅट/रेट केलेले 11.5nm
	एक्स/झेड पॉवर हेड मोटर पॉवर/टॉर्क	केडब्ल्यू / एनएम	2.4 केडब्ल्यू/11.5 एनएम
	पॉवर हेड मोटरची जास्तीत जास्त वेग	आर/मिनिट	5000
इतर	स्पिंडल पोझिशनिंग ब्रेक डिव्हाइस		हायड्रॉलिक प्रेशर
	बेड कल	°	35 °
	चाकू टेबल प्लेट लांबी एक्स रुंदी	मिमी	700x290
	मशीन टूल लांबी एक्स रुंदी एक्स उंची	मिमी	2200x1580x2000
	संपूर्ण मशीनचे एकूण वजन	किलो	3430
	एकूण शक्ती	केडब्ल्यू	13
	सरासरी उर्जा वापर	केडब्ल्यू / एच	2

मशीन साधन अचूकता

मशीन अचूकता, जिंगफस फॅक्टर मानक ●
प्रमुख चाचणी आयटम	योजनाबद्ध आकृती	फॅक्टरी मानक


स्पिंडल रेडियल बीट		बाह्य शंकूची धावपळ शोधा	0.0035


एक्स-अक्ष पुनरावृत्ती स्थिती		एक्स-अक्षाची वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा.	0.003


झेड-अक्ष पुनरावृत्ती स्थिती		झेड अक्षावर वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा.	0.003


वाय-अक्ष पुनरावृत्ती स्थिती		वाय अक्षांवर वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा.	0.004


सी अक्ष पुनरावृत्ती स्थिती		सी-अ‍ॅक्सिस फिक्स्ड पॉईंटची जागा शोधा, टीप: कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम अंदाजे 50 वेळा अंदाज करा आणि नंतर वारंवार स्थिती शोधा	20 कंस सेकंद


सी अक्ष स्थिती रोटरी		सी-अक्षांची यादृच्छिक स्थिती अचूकता शोधा, टीप: कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर पुनरावृत्ती सेटिंग्ज तपासा	72 कंस सेकंद


पॉवर हेड क्लॅम्पिंग बीट		कोन बीट	0.015

पॉवर हेड क्लॅम्पिंग बीट		क्लॅम्पिंग मारहाण	0.01

जर ग्राहकाला एक्स/झेड/वाय अक्षांच्या आयएसओ किंवा व्हीडी 1 अचूकतेची चाचणी घ्यायची असेल तर ते करार लिहिण्याच्या वेळी निश्चित केले जाईल. जिंगफुसी फॅक्टरीच्या प्रारंभिक स्वीकृतीच्या त्याच वेळी ग्राहकाने या आयटमची चाचणी घ्यावी.
