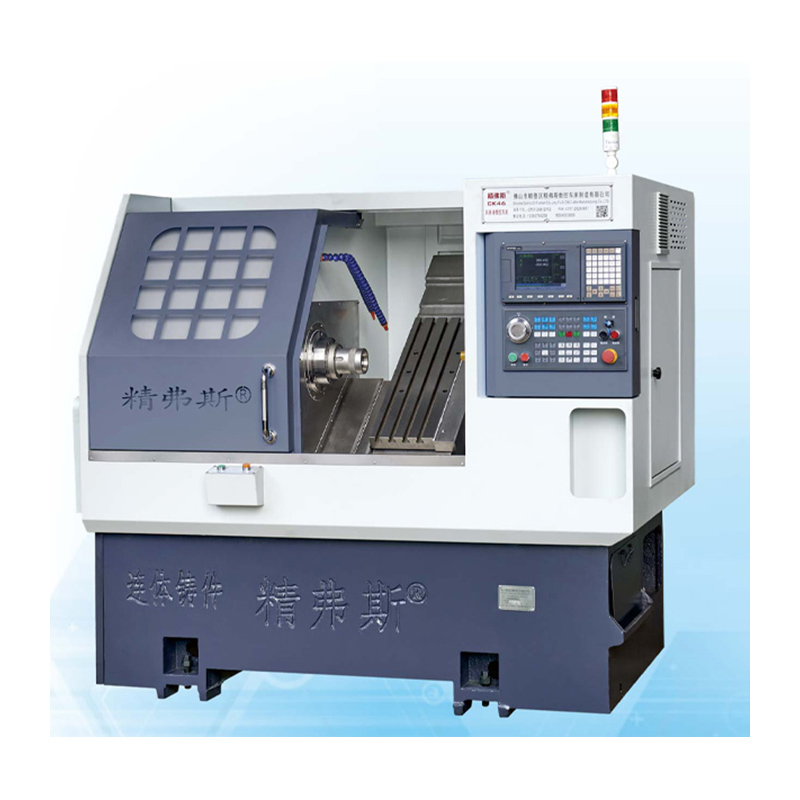

सीएनसी स्लंट बेड लेथस

जिंगफुसी सीएनसी स्लंट बेड लेथमध्ये 35 डिग्री झुकलेले बेड डिझाइन वैशिष्ट्यीकृत आहे आणि एक मजबूत टॉर्क स्ट्रक्चरसह, हेवी-लोड कटिंग ऑपरेशन्स दरम्यान अगदी कमीतकमी विकृती सुनिश्चित करते. हे झुकलेले बेड डिझाइन सरलीकृत स्थापना, बदलण्याची शक्यता आणि तपासणी प्रक्रियेस सुलभ करते. उच्च-परिशुद्धता बॉल स्क्रू आणि स्पिन्डल्सचा समावेश मशीनिंग अनुप्रयोगांमध्ये अपवादात्मक सुस्पष्टता आणि पृष्ठभाग ग्लॉसची हमी देतो.

मॉडेल:CK46

चौकशी पाठवा

उत्पादन वर्णन

सीएनसी स्लंट बेड लेथ्स मूळ आधारावर जिंगफुसी सीएनसीची सुधारणा आणि अपग्रेड आहे. उच्च प्रक्रिया कार्यक्षमता आणि मूळ मॉडेलच्या सुलभ ऑपरेशनच्या आधारे, हे पूर्णपणे बंदिस्त झुकाव बेड डिझाइन आणि मोठ्या ऑपरेटिंग स्पेससह विकसित केले गेले आहे. , उच्च प्रक्रिया गती आणि सुलभ समायोजन आणि देखभालसह अचूक सीएनसी मशीन टूल्स.

उत्पादन तपशील

पॅरामीटर यादी

प्रकल्प		युनिट	सीके 46	सीके 52	सीके 76
जास्तीत जास्त वळण लांबी		मिमी	350
पलंगावर जास्तीत जास्त वळण व्यास		मिमी	. 500
स्केटबोर्डवर जास्तीत जास्त वळण व्यास		मिमी	. 160
बेड कल		°	35 °
एक्स/झेड अक्षाचा प्रभावी प्रवास		मिमी	व्यास 1000/400
एक्स/झेड अक्ष स्क्रू वैशिष्ट्ये		मिमी	32
एक्स/झेड अक्ष रेल वैशिष्ट्ये		मिमी	35
एक्स/झेड-अक्ष मोटर उर्जा		केडब्ल्यू	1.3
एक्स/झेड अक्षांची जास्तीत जास्त वेगवान हालचाल		मी/माझे	24
मशीन टूल लांबी एक्स रुंदी एक्स उंची		मिमी	2100x1580x1800
संपूर्ण मशीनचे एकूण वजन		किलो	2600
चाकू क्रमांक		निराकरण	8
चौरस चाकू आकार		मिमी	20x20
गोल भोक कटर आकार		मिमी	Ø20
एकूण शक्ती		केडब्ल्यू	13	13	16
सरासरी उर्जा वापर		केडब्ल्यू / एच	2	2	2.5
मुख्य शाफ्ट	स्पिंडल एंड फेस फॉर्म		ए 2-5	A2-6	ए 2 -8


	जास्तीत जास्त स्पिंडल वेग	आर/मिनिट	6000 (4500 वर सेट करा)	4200 (3500 वर सेट करा)	3200 (2500 वर सेट करा)
	स्पिंडल मोटर पॉवर	केडब्ल्यू	7.5	7.5	11
	स्पिंडल मोटरचे रेट केलेले टॉर्क	एनएम	47.8nm	47.8nm	72 एनएम
	जास्तीत जास्त बार पासिंग व्यास	मिमी	Ø 45	. 51	. 75

मशीन साधन अचूकता

मशीन अचूकता, जिंगफस फॅक्टर मानक ●
प्रमुख चाचणी आयटम	योजनाबद्ध आकृती	शोधण्याची पद्धत	फॅक्टरी मानक


स्पिंडल रेडियल बीट,		बाह्य शंकूची धावपळ शोधा	0.0025


एक्स-अक्ष पुनरावृत्ती स्थिती		एक्स-अक्षाची वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा.	0.0025


झेड-अक्ष पुनरावृत्ती स्थिती		झेड अक्षावर वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा.	0.0025


जर ग्राहकाला एक्स/झेड/वाय अक्षांच्या आयएसओ किंवा व्हीडी 1 अचूकतेची चाचणी घ्यायची असेल तर ते करार लिहिण्याच्या वेळी निश्चित केले जाईल. जिंगफुसी फॅक्टरीच्या प्रारंभिक स्वीकृतीच्या त्याच वेळी ग्राहकाने या आयटमची चाचणी घ्यावी.
