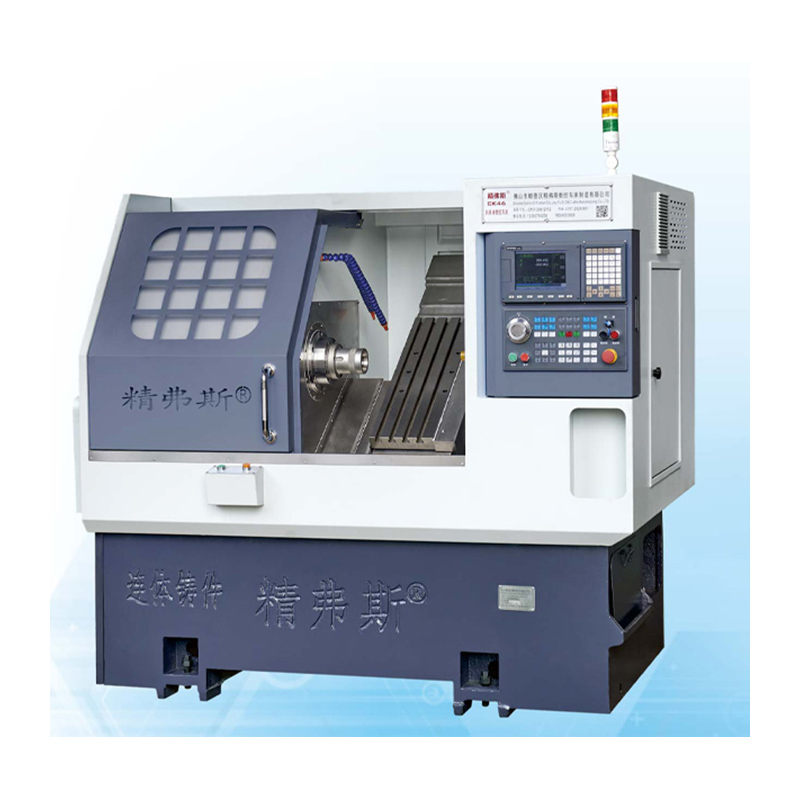

बुर्ज स्लँट बेड सीएनसी लेथ मशीन

Jingfusi® उच्च दर्जाचे बुर्ज तिरकस बेड CNC लेथ मशीन एक विशिष्ट प्रकारचे संगणक संख्यात्मक नियंत्रण (CNC) लेथ आहे जे स्लॅंट बेड लेथ आणि बुर्ज लेथ या दोन्ही वैशिष्ट्यांचे संयोजन करते. वळण आणि मशीनिंग ऑपरेशन्समध्ये वर्धित अष्टपैलुत्व, उत्पादकता आणि अचूकता प्रदान करण्यासाठी या प्रकारच्या मशीनची रचना केली गेली आहे.

मॉडेल:CK76

चौकशी पाठवा

उत्पादन वर्णन

तुम्ही आमच्याकडून Jingfusi® Turret Slant बेड CNC लेथ मशीन खरेदी करण्यासाठी निश्चिंत राहू शकता. आम्ही तुमच्याशी सहकार्य करण्यास उत्सुक आहोत, तुम्हाला अधिक जाणून घ्यायचे असल्यास, तुम्ही आत्ताच आमचा सल्ला घेऊ शकता, आम्ही तुम्हाला वेळेत उत्तर देऊ!

बुर्ज स्लँट बेड सीएनसी लेथची मुख्य वैशिष्ट्ये आणि वैशिष्ट्ये येथे आहेत:

स्लँट बेड डिझाइन: पारंपारिक स्लँट बेड लेथ प्रमाणे, या मशीनमध्ये कलते बेड आहे. तिरकस बेड सुधारित कडकपणा आणि चिप व्यवस्थापन प्रदान करते, मशीनिंगची अचूकता आणि पृष्ठभाग पूर्ण करणे सुनिश्चित करते.

बुर्ज टूलींग सिस्टम: या लेथवरील बुर्ज कटिंग टूल्स जलद आणि स्वयंचलितपणे बदलण्याची परवानगी देते. बुर्ज अनेक टूल स्टेशन्स धारण करू शकतात, सामान्यत: वर्तुळाकार किंवा रेखीय पद्धतीने व्यवस्था केली जातात आणि प्रत्येक स्टेशन वेगळे कटिंग टूल ठेवू शकते. ही टूलिंग सिस्टीम मॅन्युअल टूल बदल न करता जटिल मशीनिंग ऑपरेशन्स सुलभ करते.

अष्टपैलुत्व: टर्रेट स्लँट बेड सीएनसी लेथ्स ही अत्यंत अष्टपैलू मशीन आहेत जी वळणे, फेसिंग, थ्रेडिंग, ग्रूव्हिंग, ड्रिलिंग आणि मिलिंग यांसारख्या विविध वळण ऑपरेशन्स करण्यास सक्षम आहेत. विविध मशीनिंग कार्ये हाताळण्यासाठी बुर्जचे टूल स्टेशन विविध साधन प्रकारांसह लोड केले जाऊ शकतात.

हाय-स्पीड मशिनिंग: स्लँट बेड डिझाइन आणि बुर्ज टूलींग सिस्टीमचे संयोजन ही मशीन्स हाय-स्पीड मशीनिंग ऑपरेशन्ससाठी योग्य बनवते, परिणामी उत्पादकता वाढते.

अचूकता आणि अचूकता: बुर्ज स्लँट बेड लेथ्स त्यांच्या कठोर बांधकामामुळे आणि रिकॅलिब्रेशनशिवाय एकाधिक कटिंग टूल्स वापरण्याच्या क्षमतेमुळे उच्च अचूकता आणि अचूकता देतात.

चिप नियंत्रण: कलते पलंग प्रभावी चिप नियंत्रण आणि रिकामे करण्यात मदत करते, मशीनिंग दरम्यान चिप बिल्डअप आणि टूलचे नुकसान होण्याचा धोका कमी करते.

ऑटोमेशन इंटिग्रेशन: टर्रेट स्लँट बेड सीएनसी लेथ्स ऑटोमेशन सिस्टम आणि रोबोटिक लोडर्ससह मानवरहित किंवा लाइट-आउट मशीनिंगसाठी एकत्रित केले जाऊ शकतात, ज्यामुळे उत्पादन कार्यक्षमता वाढते.

साहित्याची सुसंगतता: ही यंत्रे धातू, प्लॅस्टिक आणि कंपोझिटसह विविध प्रकारच्या सामग्रीचे मशीनिंग करण्यास सक्षम आहेत, ज्यामुळे ते विविध उद्योगांसाठी आणि अनुप्रयोगांसाठी योग्य बनतात.

कॉम्प्लेक्स पार्ट प्रोडक्शन: स्लँट बेड आणि टरेट टूलींग सिस्टीमच्या संयोजनामुळे बुर्ज स्लँट बेड लेथ्स अनेक वैशिष्ट्यांसह जटिल भाग तयार करण्यासाठी आदर्श बनतात.

सारांश, बुर्ज स्लँट बेड सीएनसी लेथ मशीन स्लँट बेड डिझाइन आणि बुर्ज टूलींग सिस्टम या दोन्हीचे फायदे देते. याचा परिणाम एक अष्टपैलू, उच्च-सुस्पष्टता आणि कार्यक्षम मशीनिंग सोल्यूशनमध्ये होतो जो एरोस्पेस, ऑटोमोटिव्ह, वैद्यकीय उपकरण निर्मिती आणि बरेच काही यासारख्या उद्योगांमध्ये टर्निंग आणि मिलिंग ऍप्लिकेशन्सच्या विस्तृत श्रेणीसाठी योग्य आहे.

मशीन प्रवास आकृती

उत्पादन तपशील

पॅरामीटर सूची

प्रकल्प		युनिट	CK46	CK52	CK76
वळणाची कमाल लांबी		मिमी	350
बेडवर जास्तीत जास्त वळण व्यास		मिमी	Ø ५००
स्केटबोर्डवर जास्तीत जास्त वळण व्यास		मिमी	Ø १६०
पलंगाचा कल		°	35°
X/Z अक्षाचा प्रभावी प्रवास		मिमी	व्यास 1000/400
X/Z अक्ष स्क्रू तपशील		मिमी	32
X/Z अक्ष रेल वैशिष्ट्य		मिमी	35
X/Z-axis मोटर पॉवर		किलोवॅट	1.3
X/Z अक्षाची कमाल जलद हालचाल		मी/मिनिट	24
मशीन टूल लांबी X रुंदी X उंची		मिमी	2100X1580X1800
संपूर्ण मशीनचे एकूण वजन		केजी	2600
चाकू क्रमांक		निराकरण	8
चौरस चाकू आकार		मिमी	20X20
गोल भोक कटर आकार		मिमी	Ø20
एकूण शक्ती		kw	13	13	16
सरासरी वीज वापर		kw/h	2	2	2.5
मुख्य शाफ्ट	स्पिंडल एंड फेस फॉर्म		A2-5	A2-6	A2-8


	जास्तीत जास्त स्पिंडल गती	आरपीएम	6000 (4500 वर सेट)	4200 (3500 वर सेट)	3200 (2500 वर सेट)
	स्पिंडल मोटर पॉवर	किलोवॅट	7.5	7.5	11
	स्पिंडल मोटरचा रेटेड टॉर्क	एनएम	47.8Nm	47.8Nm	72Nm
	जास्तीत जास्त बार पासिंग व्यास	मिमी	Ø ४५	Ø ५१	Ø ७५

मशीन टूल अचूकता

मशीन अचूकता, जिंगफस फॅक्टर मानक:
मुख्य चाचणी आयटम	योजनाबद्ध आकृती	शोध पद्धत	कारखाना मानक


स्पिंडल रेडियल बीट,		बाह्य शंकूचे रनआउट शोधा	0.0025


एक्स-अक्ष पुनरावृत्ती स्थिती		एक्स-अक्षाची पुनरावृत्ती स्थिती शोधा. टीप: प्रथम कोल्ड इंजिन आणि हॉट इंजिनमधील त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा.	0.0025


Z-अक्ष पुनरावृत्ती स्थिती		Z अक्षावर पुनरावृत्तीची स्थिती शोधा. टीप: प्रथम कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा.	0.0025


जर ग्राहकाला X/Z/Y अक्षाच्या ISO किंवा VD1 अचूकतेची चाचणी घ्यायची असेल, तर ते करार लिहिण्याच्या वेळी निश्चित केले जाईल. जिंगफुसी फॅक्टरीच्या प्रारंभिक स्वीकृतीच्या वेळीच ग्राहकाने या आयटमची चाचणी करणे आवश्यक आहे.
