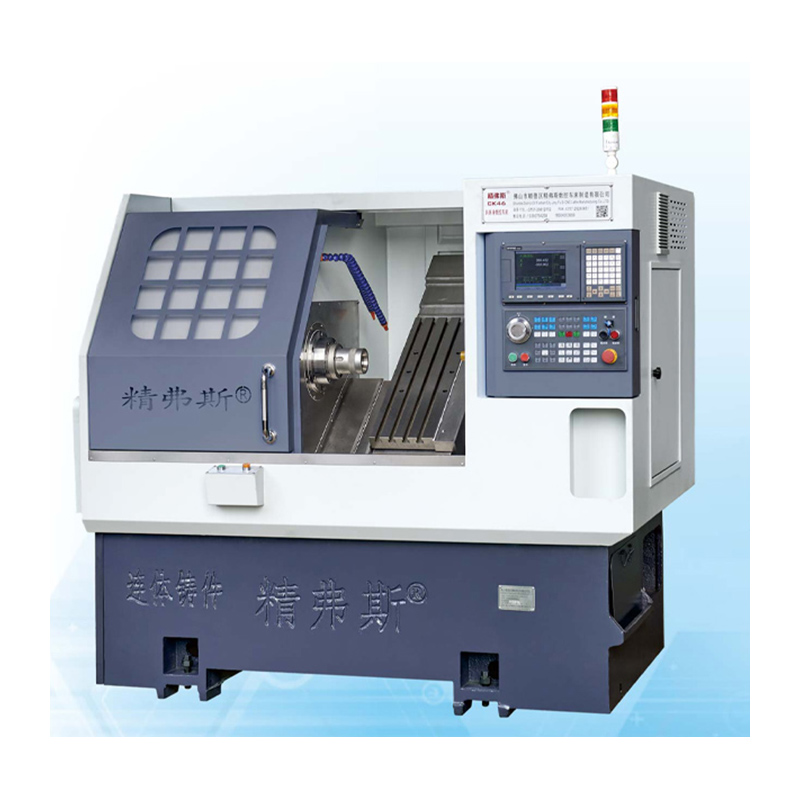

उच्च सुस्पष्टता सीएनसी स्लँट बेड लेथ मशीन

Jingfusi® उच्च गुणवत्तेच्या उच्च प्रिसिजन CNC स्लँट बेड लेथ मशीनचा परिचय खालीलप्रमाणे आहे, तुम्हाला ते अधिक चांगल्या प्रकारे समजून घेण्यात मदत होईल या आशेने. चांगले भविष्य घडवण्यासाठी नवीन आणि जुन्या ग्राहकांचे आमच्यासोबत सहकार्य सुरू ठेवण्यासाठी स्वागत आहे!

मॉडेल:CK46

चौकशी पाठवा

उत्पादन वर्णन

जिंगफुसी® उच्च अचूक सीएनसी स्लॅंट बेड लेथ मशीन अचूक टर्निंग आणि मिलिंग ऑपरेशन करू शकतात. व्यावसायिक निर्माता म्हणून, आम्ही तुम्हाला Jingfusi® उच्च दर्जाचे उच्च अचूक CNC स्लॅंट बेड लेथ मशीन देऊ इच्छितो. आणि आम्ही तुम्हाला सर्वोत्तम विक्री-पश्चात सेवा आणि वेळेवर वितरण देऊ.

या मशीनची काही प्रमुख वैशिष्ट्ये आणि वैशिष्ट्ये येथे आहेत:

स्लँट बेड डिझाइन: कलते बेड डिझाइन मशीनिंग दरम्यान वर्धित कडकपणा आणि स्थिरता प्रदान करते. हे सुनिश्चित करते की कटिंग टूल्स वर्कपीसच्या अगदी जवळ राहतात, परिणामी अचूकता सुधारते.

उच्च-परिशुद्धता स्पिंडल: उच्च-परिशुद्धता स्पिंडलसह सुसज्ज, ही मशीन किमान स्पिंडल रनआउट आणि उत्कृष्ट रोटेशनल अचूकता देतात. घट्ट सहिष्णुता आणि उत्कृष्ट पृष्ठभाग पूर्ण करण्यासाठी ही अचूकता महत्त्वपूर्ण आहे.

प्रगत सीएनसी नियंत्रणे: प्रगत सीएनसी नियंत्रणे आणि प्रोग्रामिंग क्षमतांनी सुसज्ज, ऑपरेटर अचूक आणि लवचिकतेसह जटिल मशीनिंग ऑपरेशन्स सहजपणे प्रोग्राम आणि नियंत्रित करू शकतात.

मशीन प्रवास आकृती

उत्पादन तपशील

पॅरामीटर सूची

प्रकल्प		युनिट	CK46	CK52	CK76
वळणाची कमाल लांबी		मिमी	350
बेडवर जास्तीत जास्त वळण व्यास		मिमी	Ø ५००
स्केटबोर्डवर जास्तीत जास्त वळण व्यास		मिमी	Ø १६०
पलंगाचा कल		°	35°
X/Z अक्षाचा प्रभावी प्रवास		मिमी	व्यास 1000/400
X/Z अक्ष स्क्रू तपशील		मिमी	32
X/Z अक्ष रेल वैशिष्ट्य		मिमी	35
X/Z-axis मोटर पॉवर		किलोवॅट	1.3
X/Z अक्षाची कमाल जलद हालचाल		मी/मिनिट	24
मशीन टूल लांबी X रुंदी X उंची		मिमी	2100X1580X1800
संपूर्ण मशीनचे एकूण वजन		केजी	2600
चाकू क्रमांक		निराकरण	8
चौरस चाकू आकार		मिमी	20X20
गोल भोक कटर आकार		मिमी	Ø20
एकूण शक्ती		kw	13	13	16
सरासरी वीज वापर		kw/h	2	2	2.5
मुख्य शाफ्ट	स्पिंडल एंड फेस फॉर्म		A2-5	A2-6	A2-8


	जास्तीत जास्त स्पिंडल गती	आरपीएम	6000 (4500 वर सेट)	4200 (3500 वर सेट)	3200 (2500 वर सेट)
	स्पिंडल मोटर पॉवर	किलोवॅट	7.5	7.5	11
	स्पिंडल मोटरचा रेटेड टॉर्क	एनएम	47.8Nm	47.8Nm	72Nm
	जास्तीत जास्त बार पासिंग व्यास	मिमी	Ø ४५	Ø ५१	Ø ७५

मशीन टूल अचूकता

मशीन अचूकता, जिंगफस फॅक्टर मानक:
मुख्य चाचणी आयटम	योजनाबद्ध आकृती	शोध पद्धत	कारखाना मानक


स्पिंडल रेडियल बीट,		बाह्य शंकूचे रनआउट शोधा	0.0025


एक्स-अक्ष पुनरावृत्ती स्थिती		एक्स-अक्षाची पुनरावृत्ती स्थिती शोधा. टीप: प्रथम कोल्ड इंजिन आणि हॉट इंजिनमधील त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा.	0.0025


Z-अक्ष पुनरावृत्ती स्थिती		Z अक्षावर पुनरावृत्तीची स्थिती शोधा. टीप: प्रथम कोल्ड इंजिन आणि हॉट इंजिनमधील त्रुटी ऑफसेट करण्यासाठी सुमारे 50 वेळा अंदाज लावा आणि नंतर पुनरावृत्ती स्थिती ओळखा.	0.0025


जर ग्राहकाला X/Z/Y अक्षाच्या ISO किंवा VD1 अचूकतेची चाचणी घ्यायची असेल, तर ते करार लिहिण्याच्या वेळी निश्चित केले जाईल. जिंगफुसी फॅक्टरीच्या प्रारंभिक स्वीकृतीच्या वेळीच ग्राहकाने या आयटमची चाचणी करणे आवश्यक आहे.
