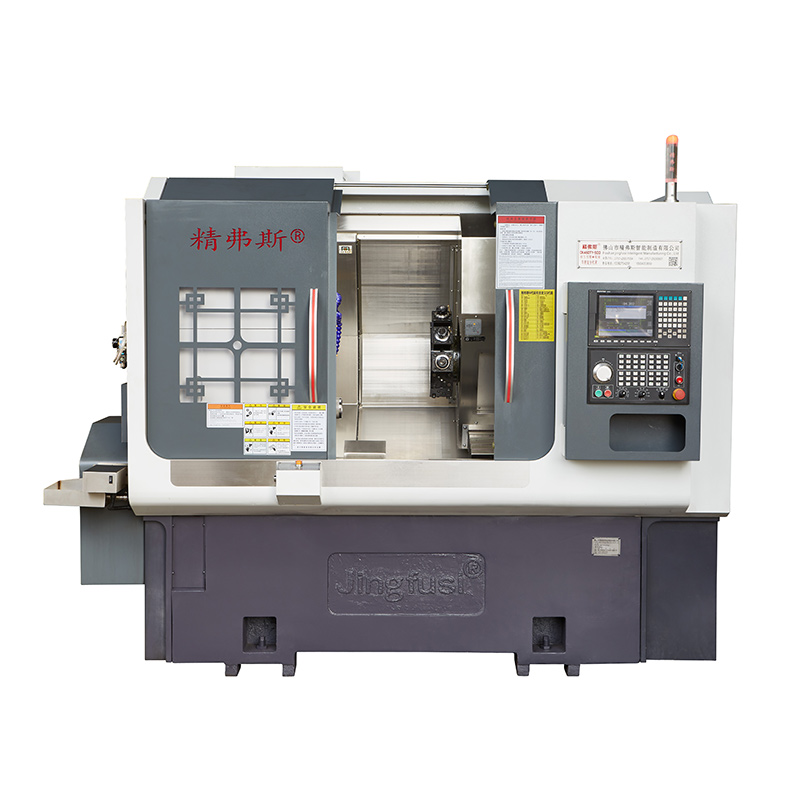

मल्टी-टास्किंग टर्निंग आणि मिलिंग सीएनसी मशीन
  • मल्टी-टास्किंग टर्निंग आणि मिलिंग सीएनसी मशीन मल्टी-टास्किंग टर्निंग आणि मिलिंग सीएनसी मशीन

मल्टी-टास्किंग टर्निंग आणि मिलिंग सीएनसी मशीन

मल्टी-टास्किंग टर्निंग आणि मिलिंग सीएनसी मशीन सादर करीत आहे-उच्च सुस्पष्टता आणि कार्यक्षमतेसह जटिल घटक मशीनिंगसाठी योग्य समाधान. हे सीएनसी टर्निंग अँड मिलिंग सेंटर दोन्ही टर्निंग आणि मिलिंग ऑपरेशन्स हाताळण्यासाठी तयार केले गेले आहेत, जे कोणत्याही सीएनसी शॉपमध्ये अष्टपैलू जोडले गेले आहे.
मॉडेल:CK46DTY

चौकशी पाठवा

उत्पादन वर्णन

या मल्टीटास्किंग सीएनसी लेथची मुख्य वैशिष्ट्ये म्हणजे एकाच वर्कपीसवर एकाधिक ऑपरेशन्स करण्याची क्षमता, जी सेटअपचा वेळ लक्षणीय प्रमाणात कमी करते आणि उत्पादकता वाढवते. त्याची प्रगत सीएनसी सिस्टम प्रत्येक वेळी सुसंगत आणि तंतोतंत परिणाम सुनिश्चित करते, ज्यामुळे उच्च-खंड उत्पादनासाठी ती एक आदर्श निवड बनते.


मल्टी-टास्किंग टर्निंग आणि मिलिंग सीएनसी मशीन प्लास्टिकपासून ते धातूपर्यंत आणि त्यामधील प्रत्येक गोष्टीची विस्तृत सामग्री हाताळण्यास सक्षम आहे. त्याचे मजबूत बांधकाम अपवादात्मक टिकाऊपणा आणि दीर्घकाळ टिकणारी कामगिरी सुनिश्चित करते, तर त्याच्या एर्गोनोमिक डिझाइनमुळे ऑपरेट करणे आणि देखभाल करणे सुलभ होते.


हे सीएनसी मल्टीटास्क मिल टर्न मशीन आपल्या विशिष्ट मशीनिंग गरजा पूर्ण करण्यासाठी मानक आणि पर्यायी वैशिष्ट्यांच्या श्रेणीसह येते. त्याची शक्तिशाली स्पिंडल आणि प्रगत कटिंग साधने अपवादात्मक वेग आणि अचूकता वितरीत करतात, तर त्याचे स्वयंचलित टूल चेंजर मशीनिंग प्रक्रियेमध्ये कोणत्याही व्यत्ययाशिवाय द्रुत आणि सुलभ साधन बदलण्याची परवानगी देते.


आपण एरोस्पेस, डिफेन्स, ऑटोमोटिव्ह किंवा इतर कोणत्याही उद्योगासाठी जटिल घटक मशीनिंग करत असलात तरी सीएनसी मल्टी-टास्किंग टर्निंग सेंटर मशीन ही एक योग्य निवड आहे. त्याच्या उत्कृष्ट कामगिरीसह, अष्टपैलुत्व आणि विश्वासार्हतेसह, हे मशीन आपल्या अपेक्षांपेक्षा अधिक निश्चित आहे आणि आपल्या मशीनिंग क्षमता पुढील स्तरावर नेण्यास मदत करते.


थोडक्यात, मल्टी-टास्किंग टर्निंग आणि मिलिंग सीएनसी मशीन कोणत्याही सीएनसी शॉपमध्ये गेम बदलणारी जोड आहे. हे अतुलनीय कार्यक्षमता, अचूकता आणि कार्यक्षमता प्रदान करते, ज्यामुळे आपल्या सर्व मशीनिंगच्या आवश्यकतेसाठी ते योग्य समाधान बनते. आपला व्यवसाय पुढील स्तरावर नेण्याची संधी गमावू नका-आज 5 अक्ष मल्टी-टास्किंग सीएनसी मशीनमध्ये गुंतवणूक करा!



मशीन ट्रॅव्हल डायग्राम

Automatic Turret Turning and Milling Machine

उत्पादन तपशील

Automatic Turret Turning and Milling Machine

पॅरामीटर यादी

आयटम लेथचे मॉडेल युनिट सीके 52 डीटी सीके 76 डीटी सीके 46 डी
प्रक्रिया व्याप्ती स्पिंडलचा जास्तीत जास्त रोटेशन व्यास मिमी . 700
जास्तीत जास्त बाह्य मंडळाची लांबी मिमी 520
जास्तीत जास्त बार व्यास मिमी . 55 . 72 Ø 45
मुख्य अक्ष जास्तीत जास्त स्पिंडल वेग आर/मिनिट 4200 (3500 सेटिंग) 3200 (2000 सेटिंग) 6000 (4500 सेट करा)
स्पिंडल हेड प्रकार
ए 2 - 6 ए 2 -8 ए 2 - 5
थ्रू-होल व्यासाचा स्पिंडल मिमी Ø 66 Ø 86 . 56
खाद्य X/z/y अक्ष कमाल स्ट्रोक मिमी 260/500/± 60
90 ° पॉवर हेड स्पिंडलच्या मध्यभागी जात आहे मिमी 30
एक्स/झेड/वाय अक्षांची जास्तीत जास्त वेगवान हालचाल मी/माझे 24 (सेटिंग 16)/ 24 (सेटिंग 16)/ 14 (सेटिंग 8)
X/z/y अक्ष स्क्रू रॉड मिमी 40
X/z/y अक्ष रोलर ट्रॅक मिमी 35/45/35
पॉवर बुर्ज
पॉवर बुर्ज मॉडेल (पॉवर बुर्ज) बीएमटी बीएमटी 55
पॉवर हेड कोलेट आहे ER32
निश्चित साधन धारक आकार मिमी 25x25
बोअर धारक शंक व्यास मिमी Ø32
इलेक्ट्रिकल मशीनरी मुख्य मोटर पॉवर/टॉर्क केडब्ल्यू / एनएम 11 केडब्ल्यू/रेट केलेले 72 एनएम 15 केडब्ल्यू/रेटेड 98 एनएम 7.5 किलोवॅट/रेट केलेले 47 एनएम
एक्स/झेड/वाय अक्ष मोटर पॉवर/टॉर्क केडब्ल्यू / एनएम यासकावा 2.9 केडब्ल्यू /18.6nm,optional नवीन जनरेशन 3.1 केडब्ल्यू /15 एनएम
बुर्ज पॉवर हेड मोटरची पॉवर/टॉर्क केडब्ल्यू / एनएम नवीन पिढी 3.1 केडब्ल्यू/15 एनएम
बुर्ज पॉवर मोटरची जास्तीत जास्त वेग आर/मिनिट 6000 (4000 सेटिंग), सामान्य स्पीड -4000
पॉवर हेड मोटर पॉवर/टॉर्क केडब्ल्यू / एनएम 3.1 केडब्ल्यू/15 एनएम
बुर्ज टूलची पॉवर/टॉर्क मोटर बदलत आहे केडब्ल्यू / एनएम नवीन जनरेशन 1.0 केडब्ल्यू /3.1 एनएम
टेलस्टॉक टेलस्टॉक स्ट्रोक मिमी 520
टेलस्टॉकचा जास्तीत जास्त हायड्रॉलिक स्ट्रोक
मिमी 100
टेलस्टॉक टॉप सुई कोन होल टेपर एमके मोह्स 5#
टीप आणि चक दरम्यान जास्तीत जास्त अंतर मिमी 690
इतर स्पिंडल पोझिशनिंग ब्रेक डिव्हाइस
हायड्रॉलिक, पर्यायी प्रोग्राम करण्यायोग्य
बेड कल ° 30 ° किंवा 15 °
मशीन टूल लांबी एक्स रुंदी एक्स उंची मिमी 2500x1680x1900
संपूर्ण मशीनचे एकूण वजन किलो     5000 किलो
एकूण शक्ती केडब्ल्यू 20
सरासरी उर्जा वापर केडब्ल्यू / एच 3

मशीन साधन अचूकता

मशीन अचूकता, जिंगफस फॅक्टर मानक ●
प्रमुख चाचणी आयटम योजनाबद्ध आकृती शोधण्याची पद्धत
फॅक्टरी मानक
स्पिंडल रेडियल बीट बाह्य शंकूची धावपळ शोधा 0.0035
एक्स-अक्ष पुनरावृत्ती स्थिती Automatic Turret Turning and Milling Machine एक्स-अक्षाची वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा. 0.003
झेड-अक्ष पुनरावृत्ती स्थिती Automatic Turret Turning and Milling Machine
झेड अक्षावर वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा. 0.003
वाय-अक्ष पुनरावृत्ती स्थिती Automatic Turret Turning and Milling Machine वाय अक्षांवर वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा. 0.004
सी अक्ष पुनरावृत्ती स्थिती Automatic Turret Turning and Milling Machine सी-अ‍ॅक्सिस फिक्स्ड पॉईंटची जागा शोधा, टीप: कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम अंदाजे 50 वेळा अंदाज करा आणि नंतर वारंवार स्थिती शोधा 20 कंस सेकंद
सी अक्ष स्थिती रोटरी Automatic Turret Turning and Milling Machine  सी-अक्षांची यादृच्छिक स्थिती अचूकता शोधा, टीप: कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर पुनरावृत्ती सेटिंग्ज तपासा 72 कंस सेकंद
पॉवर हेड क्लॅम्पिंग बीट Automatic Turret Turning and Milling Machine कोन बीट 0.015
पॉवर हेड क्लॅम्पिंग बीट Automatic Turret Turning and Milling Machine
क्लॅम्पिंग मारहाण 0.01
जर ग्राहकाला एक्स/झेड/वाय अक्षांच्या आयएसओ किंवा व्हीडी 1 अचूकतेची चाचणी घ्यायची असेल तर ते करार लिहिण्याच्या वेळी निश्चित केले जाईल. जिंगफुसी फॅक्टरीच्या प्रारंभिक स्वीकृतीच्या त्याच वेळी ग्राहकाने या आयटमची चाचणी घ्यावी.
