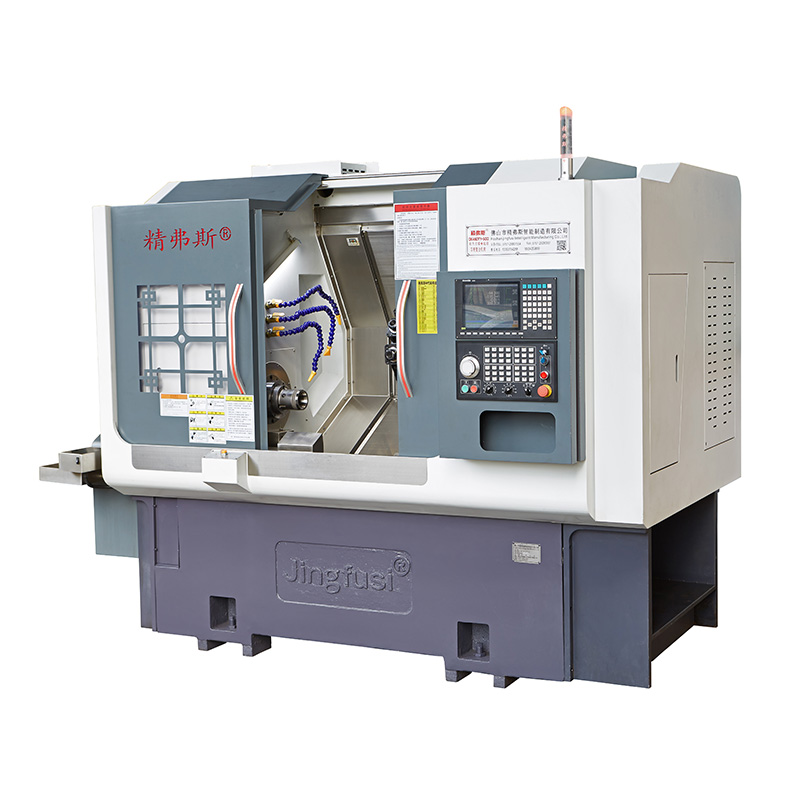

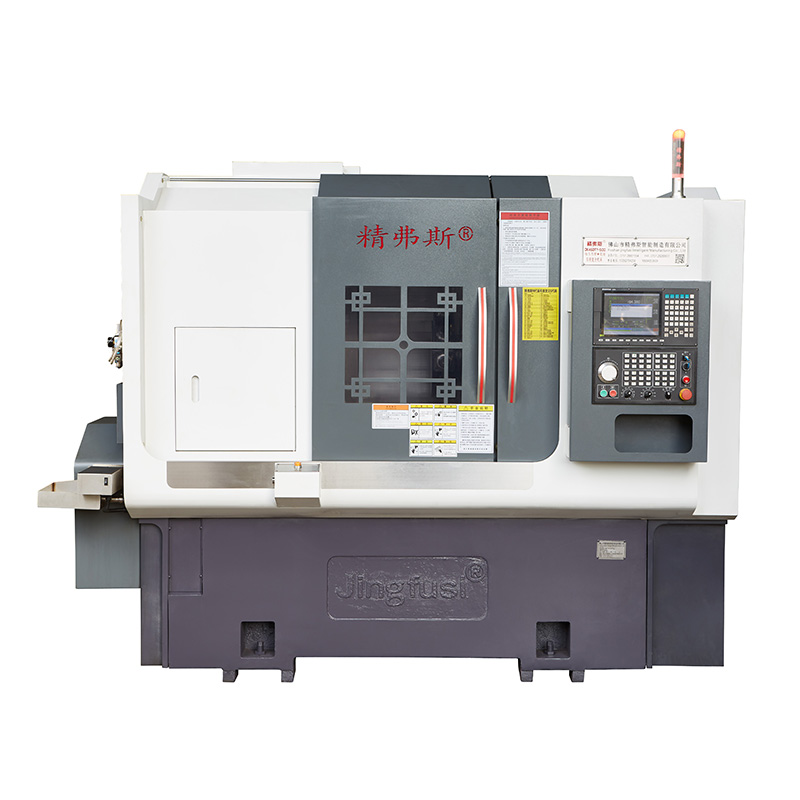

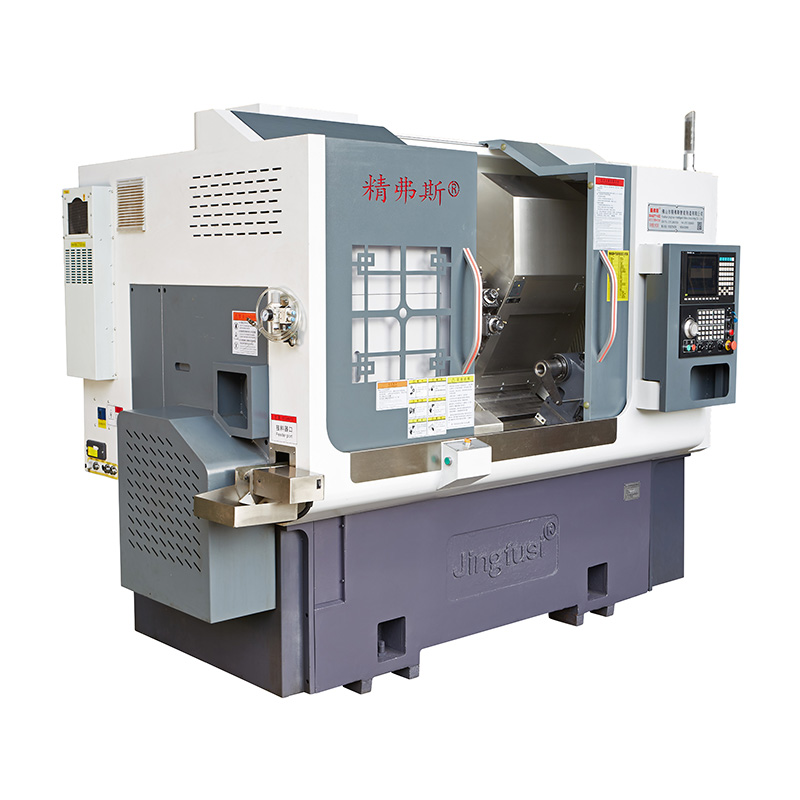

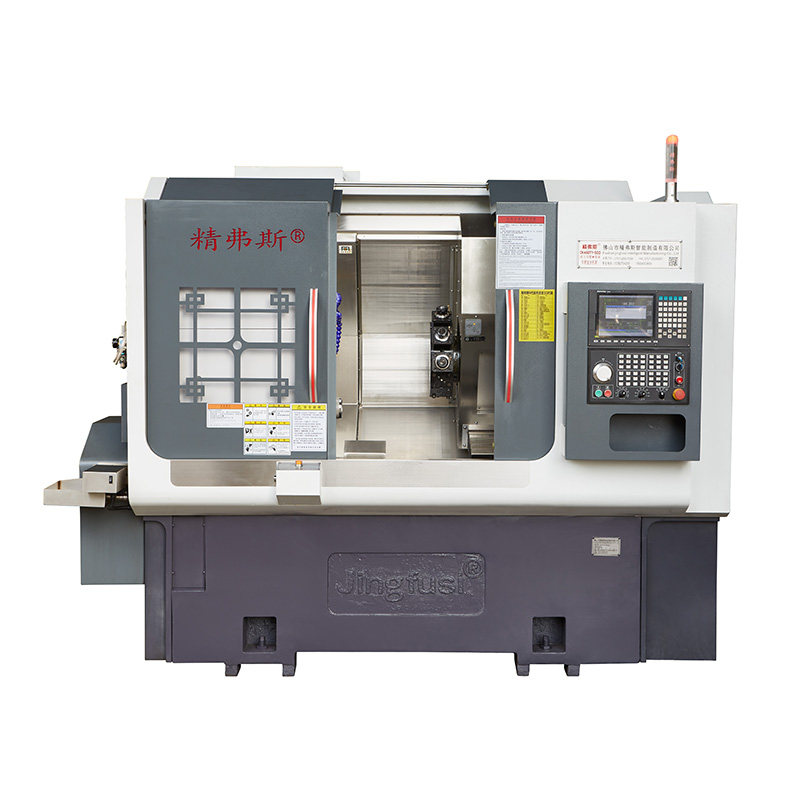

हाय-स्पीड पॉवर बुर्ज टर्निंग आणि मिलिंग कंपाऊंड मशीन

हे जिंगफुसी हाय-स्पीड पॉवर बुर्ज टर्निंग आणि मिलिंग कंपाऊंड मशीन धातू, प्लास्टिक आणि बरेच काही यासह विस्तृत सामग्रीवर टर्निंग आणि मिलिंग ऑपरेशन्स दोन्ही करू शकतात. टर्निंगचा वापर दंडगोलाकार वैशिष्ट्यांसाठी केला जातो, तर मिलिंग फ्लॅट किंवा कॉन्टूर केलेल्या पृष्ठभागासाठी कार्यरत आहे.

मॉडेल:CK46DTY

चौकशी पाठवा

उत्पादन वर्णन

आयएनजीएफयूसीआयआय हाय-स्पीड पॉवर बुर्ज टर्निंग आणि मिलिंग कंपाऊंड मशीन हे एक अष्टपैलू सीएनसी मशीनिंग टूल आहे जे हाय-स्पीड आणि अचूक मशीनिंगसाठी डिझाइन केलेले आहे. हे विशेषतः गुंतागुंतीच्या वैशिष्ट्यांसह आणि मागणीच्या वैशिष्ट्यांसह उत्पादन घटकांसाठी योग्य आहे.

मशीन ट्रॅव्हल डायग्राम

High-speed Power Turret Turning and Milling Compound Machine

उत्पादन तपशील

पॅरामीटर यादी

आयटम	लेथचे मॉडेल	युनिट	सीके 46 डी	सीके 52 डीटी
प्रक्रिया व्याप्ती	स्पिंडलचा जास्तीत जास्त रोटेशन व्यास	मिमी	. 600
	जास्तीत जास्त बाह्य मंडळाची लांबी	मिमी	300
	जास्तीत जास्त बार व्यास	मिमी	Ø 45	. 55
मुख्य अक्ष	जास्तीत जास्त स्पिंडल वेग	आर/मिनिट	6000 (4500 सेटिंग)	4200 (3500 सेटिंग)

	स्पिंडल हेड प्रकार		ए 2-5	A2-6
	थ्रू-होल व्यासाचा स्पिंडल	मिमी	. 56	Ø 66
खाद्य	X/z/y अक्ष कमाल स्ट्रोक	मिमी	800/400/± 60


	90 ° पॉवर हेड स्पिंडलच्या मध्यभागी जात आहे	मिमी	60
	एक्स/झेड/वाय अक्षांची जास्तीत जास्त वेगवान हालचाल	मी/माझे	24 (सेटिंग 18) / 24 (सेटिंग 18) / 15 (सेटिंग 12)
	X/z/y अक्ष स्क्रू रॉड	मिमी	32/32/32
	X/z/y अक्ष रोलर ट्रॅक	मिमी	35/35/35
पॉवर बुर्ज	पॉवर बुर्ज मॉडेल (पॉवर बुर्ज)	बीएमटी	बीएमटी 45 ， पर्यायी बीएमटी 55

	पॉवर हेड कोलेट	आहे	ER25
	निश्चित साधन धारक आकार	मिमी	25x25
	बोअर धारक शंक व्यास	मिमी	Ø25
टेलस्टॉक	मुख्य मोटर पॉवर/टॉर्क	केडब्ल्यू / एनएम	7.5 किलोवॅट/रेट केलेले 47 एनएम	11 केडब्ल्यू/रेट केलेले 72 एनएम


	एक्स/झेड/वाय अक्ष मोटर पॉवर/टॉर्क	केडब्ल्यू / एनएम	यासकावा 1.8 केडब्ल्यू/11.5 एन. पर्यायी नवीन पिढी 2.4 केडब्ल्यू/रेटेड 11.5nm
	बुर्ज पॉवर मोटरची जास्तीत जास्त वेग	आर/मिनिट	80000 ° (पॉवर हेड ≤7000 बदला ， 90 ° पॉवर हेड ≤6000 बदल)
	पॉवर हेड मोटर पॉवर/टॉर्क	केडब्ल्यू / एनएम	8.5 किलोवॅट/रेट केलेले 16.5nm
	बुर्ज टूलची पॉवर/टॉर्क मोटर बदलत आहे	केडब्ल्यू / एनएम	नवीन जनरेशन 1.0 केडब्ल्यू /3.1 एनएम
इतर	स्पिंडल पोझिशनिंग ब्रेक डिव्हाइस		हायड्रॉलिक प्रेशर


	बेड कल	°	35 °
	मशीन टूल लांबी एक्स रुंदी एक्स उंची	मिमी	2200x1500x1900
	संपूर्ण मशीनचे एकूण वजन	किलो	3900 किलो
	एकूण शक्ती	केडब्ल्यू	15
	सरासरी उर्जा वापर	केडब्ल्यू / एच	3

मशीन साधन अचूकता

मशीन अचूकता, जिंगफस फॅक्टर मानक ●
प्रमुख चाचणी आयटम	योजनाबद्ध आकृती	फॅक्टरी मानक


स्पिंडल रेडियल बीट		बाह्य शंकूची धावपळ शोधा	0.0035


एक्स-अक्ष पुनरावृत्ती स्थिती		एक्स-अक्षाची वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा.	0.003


झेड-अक्ष पुनरावृत्ती स्थिती		झेड अक्षावर वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा.	0.003


वाय-अक्ष पुनरावृत्ती स्थिती		वाय अक्षांवर वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा.	0.004


सी अक्ष पुनरावृत्ती स्थिती		सी-अ‍ॅक्सिस फिक्स्ड पॉईंटची जागा शोधा, टीप: कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम अंदाजे 50 वेळा अंदाज करा आणि नंतर वारंवार स्थिती शोधा	20 कंस सेकंद


सी अक्ष स्थिती रोटरी		सी-अक्षांची यादृच्छिक स्थिती अचूकता शोधा, टीप: कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर पुनरावृत्ती सेटिंग्ज तपासा	72 कंस सेकंद


पॉवर हेड क्लॅम्पिंग बीट		कोन बीट	0.015

पॉवर हेड क्लॅम्पिंग बीट		क्लॅम्पिंग मारहाण	0.01

जर ग्राहकाला एक्स/झेड/वाय अक्षांच्या आयएसओ किंवा व्हीडी 1 अचूकतेची चाचणी घ्यायची असेल तर ते करार लिहिण्याच्या वेळी निश्चित केले जाईल. जिंगफुसी फॅक्टरीच्या प्रारंभिक स्वीकृतीच्या त्याच वेळी ग्राहकाने या आयटमची चाचणी घ्यावी.
