आर्थिकदृष्ट्या टर्न-मिल मशीनिंग मशीन

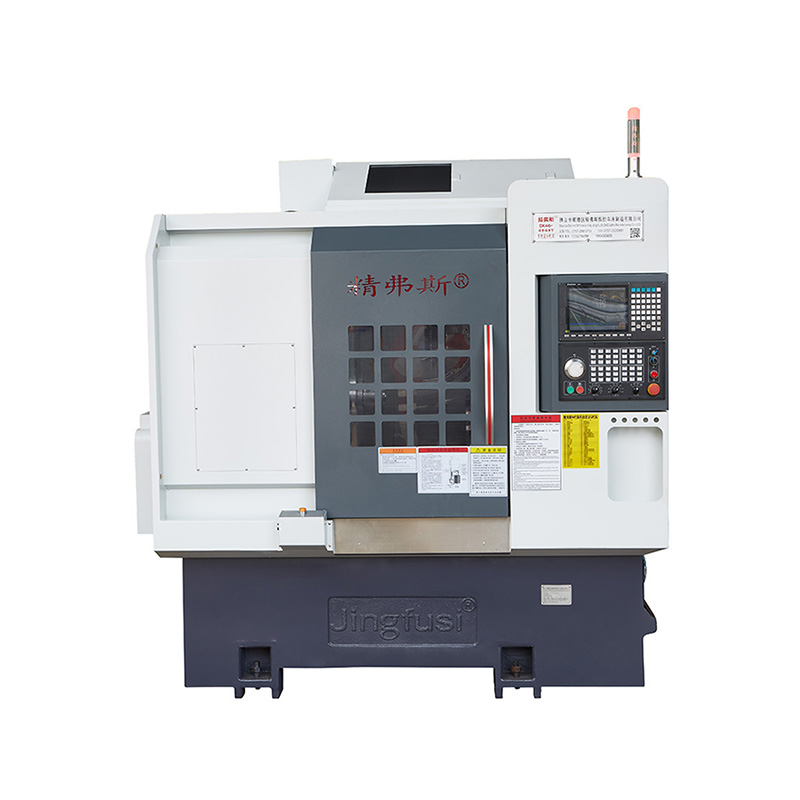

भाग प्रक्रियेदरम्यान कडकपणा सुधारण्यासाठी जिंगफुसी® इकॉनॉमिक टर्न-मिल मशीनिंग मशीन एक शक्तिशाली स्पिंडल ब्रेक सहाय्यक यंत्रणेसह डिझाइन केली आहे. थेट साधन बदलणारी प्रणाली साधन बदलण्याच्या प्रक्रियेच्या गुंतागुंतीच्या चरणांची बचत करते आणि साधन बदलण्याची चालू वेळ कमी करते, कार्यक्षम प्रक्रिया साध्य करते आणि वापरकर्त्यांसाठी खर्च वाचवते.

मॉडेल:CK76DTY

चौकशी पाठवा

उत्पादन वर्णन

जिंगफुसी ® इकॉनॉमिकल टर्न-मिल मशीनिंग मशीन एक 3-अक्ष (एक्स, वाय, झेड) मल्टी-स्टेशन संगणक संख्यात्मक नियंत्रित टर्निंग आणि मिलिंग कंपाऊंड लेथ आहे. हे टर्निंग, मिलिंग, ड्रिलिंग, कंटाळवाणे, टॅपिंग आणि इतर फंक्शन्स एका डिव्हाइसमध्ये समाकलित करते. हे एंड आणि साइड मिलिंग, ड्रिलिंग, टॅपिंग आणि इतर एकत्रित प्रक्रिया करू शकते. हे विशेषतः जटिल आकार आणि उच्च अचूक आवश्यकतांसह काही रोटरी भागांवर प्रक्रिया करण्यासाठी योग्य आहे. हे एका क्लॅम्पिंगमधील सर्व किंवा बर्‍याच प्रक्रिया चरण पूर्ण करू शकते. अचूकता सुनिश्चित करा, कार्यक्षमता सुधारित करा आणि खर्च कमी करा.

जिंगफुसी मशीन ट्रॅव्हल डायग्राम

उत्पादन तपशील

पॅरामीटर यादी

आयटम	लेथचे मॉडेल	युनिट	सीके 52 डीटी	सीके 76 डीटी	सीके 46 डी
प्रक्रिया व्याप्ती	स्पिंडलचा जास्तीत जास्त रोटेशन व्यास	मिमी	. 700
	जास्तीत जास्त बाह्य मंडळाची लांबी	मिमी	520
	जास्तीत जास्त बार व्यास	मिमी	. 55	. 72	Ø 45
मुख्य अक्ष	जास्तीत जास्त स्पिंडल वेग	आर/मिनिट	4200 (3500 सेटिंग)	3200 (2000 सेटिंग)	6000 (4500 सेट करा)
	स्पिंडल हेड प्रकार		ए 2 - 6	ए 2 -8	ए 2 - 5
	थ्रू-होल व्यासाचा स्पिंडल	मिमी	Ø 66	Ø 86	. 56
खाद्य	X/z/y अक्ष कमाल स्ट्रोक	मिमी	260/500/± 60
	90 ° पॉवर हेड स्पिंडलच्या मध्यभागी जात आहे	मिमी	30
	एक्स/झेड/वाय अक्षांची जास्तीत जास्त वेगवान हालचाल	मी/माझे	24 (सेटिंग 16)/ 24 (सेटिंग 16)/ 14 (सेटिंग 8)
	X/z/y अक्ष स्क्रू रॉड	मिमी	40
	X/z/y अक्ष रोलर ट्रॅक	मिमी	35/45/35
पॉवर बुर्ज	पॉवर बुर्ज मॉडेल (पॉवर बुर्ज)	बीएमटी	बीएमटी 55
	पॉवर हेड कोलेट	आहे	ER32
	निश्चित साधन धारक आकार	मिमी	25x25
	बोअर धारक शंक व्यास	मिमी	Ø32
इलेक्ट्रिकल मशीनरी	मुख्य मोटर पॉवर/टॉर्क	केडब्ल्यू / एनएम	11 केडब्ल्यू/रेट केलेले 72 एनएम	15 केडब्ल्यू/रेटेड 98 एनएम	7.5 किलोवॅट/रेट केलेले 47 एनएम
	एक्स/झेड/वाय अक्ष मोटर पॉवर/टॉर्क	केडब्ल्यू / एनएम	यासकावा 2.9 केडब्ल्यू /18.6nm，optional नवीन जनरेशन 3.1 केडब्ल्यू /15 एनएम
	बुर्ज पॉवर हेड मोटरची पॉवर/टॉर्क	केडब्ल्यू / एनएम	नवीन पिढी 3.1 केडब्ल्यू/15 एनएम
	बुर्ज पॉवर मोटरची जास्तीत जास्त वेग	आर/मिनिट	6000 (4000 सेटिंग), सामान्य स्पीड -4000
	पॉवर हेड मोटर पॉवर/टॉर्क	केडब्ल्यू / एनएम	3.1 केडब्ल्यू/15 एनएम
	बुर्ज टूलची पॉवर/टॉर्क मोटर बदलत आहे	केडब्ल्यू / एनएम	नवीन जनरेशन 1.0 केडब्ल्यू /3.1 एनएम
टेलस्टॉक	टेलस्टॉक स्ट्रोक	मिमी	520
	टेलस्टॉकचा जास्तीत जास्त हायड्रॉलिक स्ट्रोक	मिमी	100
	टेलस्टॉक टॉप सुई कोन होल टेपर	एमके	मोह्स 5#
	टीप आणि चक दरम्यान जास्तीत जास्त अंतर	मिमी	690
इतर	स्पिंडल पोझिशनिंग ब्रेक डिव्हाइस		हायड्रॉलिक, पर्यायी प्रोग्राम करण्यायोग्य
	बेड कल	°	30 ° किंवा 15 °
	मशीन टूल लांबी एक्स रुंदी एक्स उंची	मिमी	2500x1680x1900
	संपूर्ण मशीनचे एकूण वजन	किलो	5000 किलो
	एकूण शक्ती	केडब्ल्यू	20
	सरासरी उर्जा वापर	केडब्ल्यू / एच	3

मशीन साधन अचूकता

मशीन अचूकता, जिंगफस फॅक्टर मानक ●
प्रमुख चाचणी आयटम	योजनाबद्ध आकृती	शोधण्याची पद्धत	फॅक्टरी मानक


स्पिंडल रेडियल बीट		बाह्य शंकूची धावपळ शोधा	0.0035


एक्स-अक्ष पुनरावृत्ती स्थिती		एक्स-अक्षाची वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा.	0.003


झेड-अक्ष पुनरावृत्ती स्थिती		झेड अक्षावर वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा.	0.003


वाय-अक्ष पुनरावृत्ती स्थिती		वाय अक्षांवर वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा.	0.004


सी अक्ष पुनरावृत्ती स्थिती		सी-अ‍ॅक्सिस फिक्स्ड पॉईंटची जागा शोधा, टीप: कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम अंदाजे 50 वेळा अंदाज करा आणि नंतर वारंवार स्थिती शोधा	20 कंस सेकंद


सी अक्ष स्थिती रोटरी		सी-अक्षांची यादृच्छिक स्थिती अचूकता शोधा, टीप: कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर पुनरावृत्ती सेटिंग्ज तपासा	72 कंस सेकंद


पॉवर हेड क्लॅम्पिंग बीट		कोन बीट	0.015

पॉवर हेड क्लॅम्पिंग बीट		क्लॅम्पिंग मारहाण	0.01

जर ग्राहकाला एक्स/झेड/वाय अक्षांच्या आयएसओ किंवा व्हीडी 1 अचूकतेची चाचणी घ्यायची असेल तर ते करार लिहिण्याच्या वेळी निश्चित केले जाईल. जिंगफुसी फॅक्टरीच्या प्रारंभिक स्वीकृतीच्या त्याच वेळी ग्राहकाने या आयटमची चाचणी घ्यावी.
