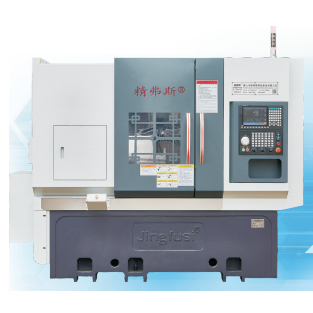

सीएनसी बुर्ज प्रकार स्वयंचलित लेथ

या अपवादात्मक उत्पादनाचे आपले ज्ञान अधिक खोलवर आणण्यासाठी आम्ही जिंगफुसी हाय-एंड सीएनसी बुर्ज प्रकार स्वयंचलित लेथची ओळख करुन देऊन आपल्याला आनंद झाला. आम्ही एकत्र उज्ज्वल भविष्याकडे प्रयत्न करीत असताना आम्ही आमच्या नवीन आणि मौल्यवान ग्राहकांना आमची भागीदारी सुरू ठेवण्यासाठी आम्ही त्यांचे स्वागत करतो.

मॉडेल:CK52T-600

चौकशी पाठवा

उत्पादन वर्णन

आपल्याला आमच्या कारखान्यात भेट देण्यासाठी आणि नवीनतम, स्पर्धात्मक-किंमतीच्या आणि उच्च-गुणवत्तेच्या जिंगफ्यूसी सीएनसी बुर्ज प्रकार स्वयंचलित लेथचे एक्सप्लोर करण्यासाठी हार्दिक आमंत्रित केले आहे, सध्या जास्त मागणी आहे. आम्ही आपल्याबरोबर सहयोग करण्याची संधी उत्सुकतेने अपेक्षा करतो.

सीएनसी बुर्ज प्रकार स्वयंचलित लेथ उत्पादनाचा तपशील

सीएनसी बुर्ज प्रकार स्वयंचलित लेथ पॅरामीटर यादी

प्रकल्प	सामग्री	युनिट	सीके 52 टी -600	सीके 76 टी -600	सीके 46 टी -600
प्रक्रिया व्याप्ती	स्पिंडलचा जास्तीत जास्त रोटेशन व्यास	मिमी	. 800
	ब्लॉक प्रकार	मिमी	Ø 180 ~ 400
	जास्तीत जास्त वळण लांबी	मिमी	560
	जास्तीत जास्त बार व्यास	मिमी	Ø 51 ~ 55	. 72	Ø 45
मुख्य अक्ष	स्पिंडल हेड प्रकार		A2-6	ए 2 -8	ए 2-5
	थ्रू-होल व्यासाचा स्पिंडल	मिमी	Ø 66	Ø 86	. 56
	जास्तीत जास्त स्पिंडल वेग	आर/मिनिट	4200	3200	6000
	स्पिंडल सेट वेग	आर/मिनिट	1 ~ 3500	1 ~ 2500	1 ~ 4500
खाद्य	एक्स/झेड अक्षाचा जास्तीत जास्त प्रवास	मिमी	230/600
	झेड-अक्ष प्रभावी स्ट्रोक	मिमी	570
	एक्स/झेड अक्षांची जास्तीत जास्त वेगवान हालचाल	मी/माझे	24
	वेगवान हालचालीसाठी एक्स/झेड अक्ष सेटिंग	मी/माझे	16/18
	एक्स/झेड अक्ष रोलर स्क्रू वैशिष्ट्ये	मिमी	40
	एक्स/झेड अक्ष गेज वैशिष्ट्ये	मिमी	35/45
बारा स्थान सर्वो बुर्ज	बारा स्थान सर्वो बुर्ज केंद्राची उंची		100
	चाकू टॉवर विरुद्ध किनार (बाह्य व्यास)	मिमी	385
	बुर्जची केंद्र उंची	मिमी	100
	बुर्ज ब्लेडची संख्या	निराकरण	12
	जवळच्या साधन प्रक्रियेचा हस्तक्षेप व्यास	मिमी	Ø180
	निश्चित साधन धारक आकार	मिमी	25x25
	चाकू धारक हँडल व्यास	मिमी	Ø25
इलेक्ट्रिकल मशीनरी	मुख्य मोटर पॉवर/टॉर्क	केडब्ल्यू / एनएम	11 केडब्ल्यू/रेट केलेले 72 एनएम	15 केडब्ल्यू/रेटेड 98 एनएम	7.5 किलोवॅट/रेट केलेले 47 एनएम
	एक्स/झेड-अक्ष मोटर पॉवर/टॉर्क	केडब्ल्यू / एनएम	यास्कावा 1.8 केडब्ल्यू/11.5 एनएम. पर्यायी नवीन पिढी 2.4 किलोवॅट/रेट केलेले 11.5nm
	बुर्ज टूलची पॉवर/टॉर्क मोटर बदलत आहे	केडब्ल्यू / एनएम	नवीन पिढी 1.0 किलोवॅट/3.1nm
	कूलिंग सिस्टम मोटर उर्जा	केडब्ल्यू	0.3
	उच्च दाब कूलिंग सिस्टम मोटर पॉवर	केडब्ल्यू	3
टेलस्टॉक	टेलस्टॉक स्ट्रोक	मिमी	420
	टेलस्टॉक इजेक्टर पिनचा जास्तीत जास्त स्ट्रोक	मिमी	100
	टेलस्टॉक इजेक्टर पिन ड्राइव्ह फॉर्म		हायड्रॉलिक, मजबूत कडकपणा
	टेलस्टॉक टॉप सुई कोन होल टेपर	एमके	एमओएचएस 5 #, अचूक मशीनिंग दरम्यान स्विंग किंवा तडफडत नाही.
	टीप आणि चक दरम्यान जास्तीत जास्त अंतर	मिमी	690
इतर	बेड कल	°	30 ° किंवा 15 °
	मशीन टूल लांबी एक्स रुंदी एक्स उंची	मिमी	2500x1600x1700
	संपूर्ण मशीनचे एकूण वजन	किलो	संपूर्ण मशीनचे एकूण वजन 4500 किलो आहे, एकूण एकूण वजन 3500 किलो, वजा 10000 युआन आहे
	एकूण शक्ती	केडब्ल्यू	20
	सरासरी उर्जा वापर	केडब्ल्यू / एच	3

सीएनसी बुर्ज प्रकार स्वयंचलित लेथ मशीन टूल अचूकता

मशीन अचूकता, जिंगफस फॅक्टर मानक ●
प्रमुख चाचणी आयटम	योजनाबद्ध आकृती	शोधण्याची पद्धत	फॅक्टरी मानक


स्पिंडल रेडियल बीट		बाह्य शंकूची धावपळ शोधा	0.0025


एक्स-अक्ष पुनरावृत्ती स्थिती		एक्स-अक्षाची वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा.	0.0025


झेड-अक्ष पुनरावृत्ती स्थिती		झेड अक्षावर वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा.	0.0025


जर ग्राहकाला एक्स/झेड/वाय अक्षांच्या आयएसओ किंवा व्हीडी 1 अचूकतेची चाचणी घ्यायची असेल तर ते करार लिहिण्याच्या वेळी निश्चित केले जाईल. जिंगफुसी फॅक्टरीच्या प्रारंभिक स्वीकृतीच्या त्याच वेळी ग्राहकाने या आयटमची चाचणी घ्यावी.
