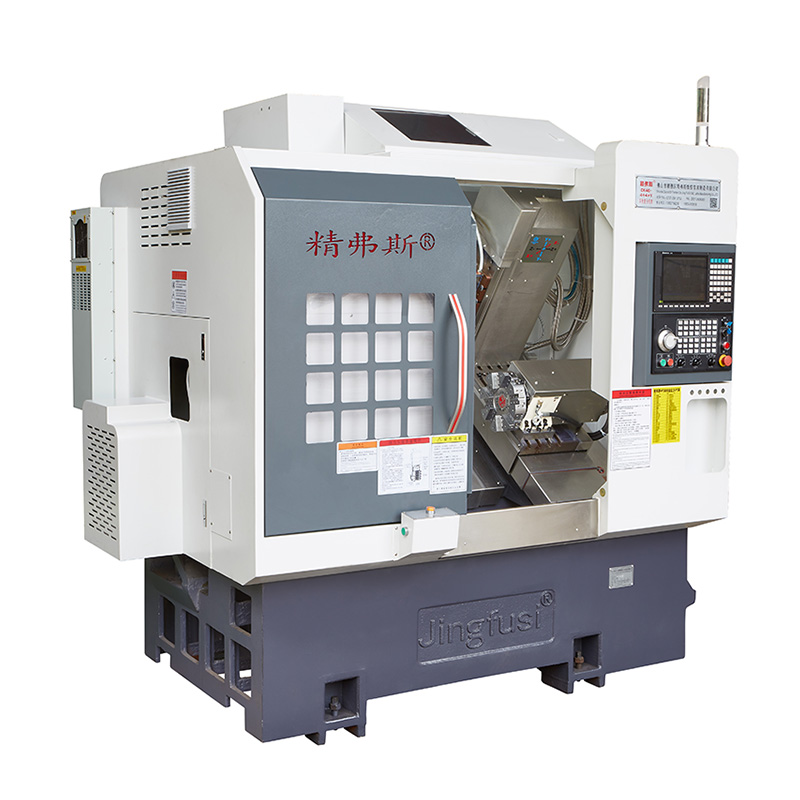

सीएनसी स्वयंचलित लेथ मशीन
  • सीएनसी स्वयंचलित लेथ मशीन सीएनसी स्वयंचलित लेथ मशीन

सीएनसी स्वयंचलित लेथ मशीन

आपण एक विश्वासार्ह आणि कार्यक्षम मशीन शोधत आहात जे आपल्या कंपनीची उत्पादकता वाढवेल? सीएनसी स्वयंचलित लेथ मशीनपेक्षा यापुढे पाहू नका. त्याच्या प्रगत तंत्रज्ञान आणि सुस्पष्टतेसह, हे मशीन आपल्या सर्व उत्पादनांच्या गरजेसाठी योग्य समाधान आहे.
मॉडेल:CK52-5+5+Y

चौकशी पाठवा

उत्पादन वर्णन

सीएनसी स्वयंचलित लेथ मशीन सादर करीत आहोत-आपल्याला उच्च-गुणवत्तेच्या उत्पादनासाठी आवश्यक असलेले अचूक साधन


या अविश्वसनीय मशीनची काही प्रमुख वैशिष्ट्ये येथे आहेत:


प्रेसिजन टेक्नॉलॉजी: सीएनसी स्वयंचलित लेथ मशीन आपले सर्व कार्य उच्च गुणवत्तेचे आणि अचूकतेचे आहे हे सुनिश्चित करण्यासाठी नवीनतम सुस्पष्टता तंत्रज्ञानासह सुसज्ज आहे. अत्याधुनिक सॉफ्टवेअरचा वापर करून, मशीन आपल्याला अत्यंत सुस्पष्टता आणि अचूकतेसह भाग तयार करू शकते, ज्यामुळे आपल्याला सर्वोत्तम संभाव्य परिणाम मिळतील.


अष्टपैलुत्व: आपण कच्च्या मालासह किंवा तयार उत्पादनांसह कार्य करीत असलात तरीही हे मशीन हे सर्व हाताळू शकते. त्याच्या अष्टपैलुत्व आणि मल्टी-अ‍ॅक्सिस कार्यक्षमतेसह, आपण सोप्या ते जटिल भूमितीपासून आपल्याला आवश्यक असलेल्या जवळजवळ कोणताही भाग तयार करू शकता.


वापरण्याची सुलभता: सीएनसी स्वयंचलित लेथ मशीन वापरकर्ता-अनुकूल आणि ऑपरेट करणे सोपे आहे. त्याच्या अंतर्ज्ञानी नियंत्रणे आणि साध्या प्रोग्रामिंग सिस्टमसह, आपली कार्यसंघ उत्पादनक्षमता वाढवून वेळेत वेग वाढवू शकते.


टिकाऊपणा: केवळ उच्च-गुणवत्तेच्या सामग्रीसह बनविलेले हे मशीन टिकण्यासाठी तयार केले गेले आहे. हे उत्पादन वातावरणाच्या सर्वात जास्त मागणीचा सामना करू शकते आणि आपल्या गुंतवणूकीतून आपल्याला जास्तीत जास्त मिळण्याची खात्री होते.


कमी देखभाल: सीएनसी स्वयंचलित लेथ मशीनला आपला वेळ आणि पैशाची बचत कमीतकमी देखभाल आवश्यक आहे. त्याच्या सोप्या डिझाइन आणि मजबूत बांधकामासह, आपण खरोखर काय महत्त्वाचे आहे - आपले उत्पादन यावर लक्ष केंद्रित करू शकता.


शेवटी, सीएनसी स्वयंचलित लेथ मशीन कोणत्याही उत्पादन लाइनमध्ये परिपूर्ण जोड आहे. त्याच्या अचूक तंत्रज्ञानासह, अष्टपैलुत्व, वापराची सुलभता, टिकाऊपणा आणि कमी देखभाल, हे मशीन आपल्या कंपनीची उत्पादकता वाढवते याची खात्री आहे. संकोच करू नका, आज सीएनसी स्वयंचलित लेथ मशीनमध्ये गुंतवणूक करा आणि उद्या बक्षिसे कापण्यास सुरवात करा!




मशीन ट्रॅव्हल डायग्राम

Turn-Mill Machining Machine

उत्पादन तपशील

Turn-Mill Machining Machine

पॅरामीटर यादी

आयटम सामग्री युनिट सीके 46-5+5+वाय सीके 52-5+5+वाय
प्रक्रिया व्याप्ती पलंगावर स्विंग मिमी . 500
जास्तीत जास्त बाह्य मंडळाची लांबी मिमी 320

जास्तीत जास्त बार व्यास
मिमी Ø 45 Ø 51 ~ 55
मुख्य अक्ष जास्तीत जास्त स्पिंडल वेग आर/मिनिट 6000 (4000 वर सेट करा) 4500 (3500 वर सेट करा)
स्पिंडल हेड प्रकार
ए 2-5 A2-6
थ्रू-होल व्यासाचा स्पिंडल मिमी . 56 Ø 66
खाद्य X/z/y अक्ष कमाल स्ट्रोक मिमी 800/470/310
एक्स/झेड/वाय अक्षांची जास्तीत जास्त वेगवान हालचाल मी/माझे 24 (सेटिंग 18)/24 (सेटिंग 18)/15 (सेटिंग 8)
X/z/y अक्ष स्क्रू रॉड मिमी 32/32/25
X/z/y अक्ष रेल मिमी 35/35/25
चाकू टॉवर आठ स्टेशन बुर्ज पीसी 8 स्थानके, डबल होल टूल धारकांसह सुसज्ज असू शकतात, 12 स्थानकांसह पर्यायी
पॉवर हेड पॉवर हेड टूल होल्डिंग फॉर्म
ER25
पॉवर हेडची जास्तीत जास्त वेग आर/मिनिट 6000 (4000 वर सेट), सामान्यत: 4000 पासून उत्पादनांवर प्रक्रिया करण्यासाठी वापरले जाऊ शकते
जास्तीत जास्त इन्स्टॉलेशन ड्रिलिंग आणि मिलिंग हेड व्यास मिमी Ø 16
पॉवर हेड शाफ्ट आणि शाफ्ट दरम्यान अंतर मिमी 65
इलेक्ट्रिकल मशीनरी मुख्य मोटर पॉवर/टॉर्क केडब्ल्यू / एनएम 7.5 किलोवॅट/47.75 एनएम, स्टीलच्या भागांसाठी पर्यायी 11 केडब्ल्यू/70.03 एनएम 80 आणि त्यापेक्षा जास्त प्रक्रियेची क्षमता आहे
एक्स/झेड/वाय अक्ष मोटर पॉवर/टॉर्क केडब्ल्यू / एनएम यास्कावा 1.8 केडब्ल्यू/11.5 एनएम. पर्यायी नवीन पिढी 2.4 किलोवॅट/रेट केलेले 11.5nm
एक्स/झेड पॉवर हेड मोटर पॉवर/टॉर्क केडब्ल्यू / एनएम 2.4 केडब्ल्यू/11.5 एनएम
पॉवर हेड मोटरची जास्तीत जास्त वेग आर/मिनिट 5000
इतर स्पिंडल पोझिशनिंग ब्रेक डिव्हाइस
हायड्रॉलिक प्रेशर
बेड कल ° 35 °
चाकू टेबल प्लेट लांबी एक्स रुंदी मिमी 700x290
मशीन टूल लांबी एक्स रुंदी एक्स उंची मिमी 2200x1580x2000
संपूर्ण मशीनचे एकूण वजन किलो 3430
एकूण शक्ती केडब्ल्यू 13
सरासरी उर्जा वापर केडब्ल्यू / एच 2

मशीन साधन अचूकता

मशीन अचूकता, जिंगफस फॅक्टर मानक ●
प्रमुख चाचणी आयटम योजनाबद्ध आकृती फॅक्टरी मानक
स्पिंडल रेडियल बीट Turn-Mill Machining Machine बाह्य शंकूची धावपळ शोधा 0.0035
एक्स-अक्ष पुनरावृत्ती स्थिती Turn-Mill Machining Machine एक्स-अक्षाची वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा. 0.003
झेड-अक्ष पुनरावृत्ती स्थिती Turn-Mill Machining Machine
झेड अक्षावर वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा. 0.003
वाय-अक्ष पुनरावृत्ती स्थिती Turn-Mill Machining Machine वाय अक्षांवर वारंवार स्थिती शोधा. टीपः कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर वारंवार स्थिती शोधा. 0.004
सी अक्ष पुनरावृत्ती स्थिती Turn-Mill Machining Machine सी-अ‍ॅक्सिस फिक्स्ड पॉईंटची जागा शोधा, टीप: कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम अंदाजे 50 वेळा अंदाज करा आणि नंतर वारंवार स्थिती शोधा 20 कंस सेकंद
सी अक्ष स्थिती रोटरी Turn-Mill Machining Machine  सी-अक्षांची यादृच्छिक स्थिती अचूकता शोधा, टीप: कोल्ड इंजिन आणि हॉट इंजिनची त्रुटी ऑफसेट करण्यासाठी प्रथम सुमारे 50 वेळा अंदाज घ्या आणि नंतर पुनरावृत्ती सेटिंग्ज तपासा 72 कंस सेकंद
पॉवर हेड क्लॅम्पिंग बीट Turn-Mill Machining Machine कोन बीट 0.015
पॉवर हेड क्लॅम्पिंग बीट Turn-Mill Machining Machine
क्लॅम्पिंग मारहाण 0.01
जर ग्राहकाला एक्स/झेड/वाय अक्षांच्या आयएसओ किंवा व्हीडी 1 अचूकतेची चाचणी घ्यायची असेल तर ते करार लिहिण्याच्या वेळी निश्चित केले जाईल. जिंगफुसी फॅक्टरीच्या प्रारंभिक स्वीकृतीच्या त्याच वेळी ग्राहकाने या आयटमची चाचणी घ्यावी.
